Ce test a été proposé par NAFEMS (National Agency for Finite Element Methods & Standards) [Robinson].

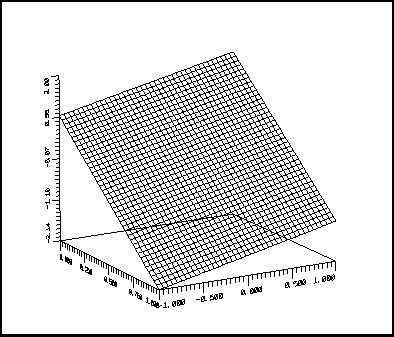

Figure 4.12: Etude du mouvement rigide d'une plaque rectangulaire sous flexion
Les déplacements en
et
sont connus tout comme la rotation
par rapport à y au
point A.
Par suite, en tout point, w et les rotations par rapport à
et
sont donnés par:
avec D défini par:
où
L'élément fini utilisé pour résoudre ce problème est TRIA DKTP de la bibliothèque ELAS.
Les données physiques sont les suivantes:
| l | = | 10.0 |
| e | = | 0.01 |
| c | = | 1 |
| E | = |  |
|
| = | 0.3 |
Etape 1: Maillage
| Appeler le préprocesseur: | APNOXX | |
| Modules utilisés: | APNOPO | ... mailleur 2D [Guide Modulef - 3] |
| QUACOO | ... maillage en quadrangles | |
| Fichier de données: | D3NOPO.D | |
| Structure de données de sortie: | T3NOPO |
Etape 2: Interpolation [Guide Modulef - 4]
| Appeler le préprocesseur: | COMAXX |
| Module utilisé: | COMACO |
| Bibliothèques: | CONV, COSD, ELAS, ELA2, UTII |
| Elément fini: | TRIA DKTP |
| Fichier de données: | D3COMA.D |
| Structure de données de sortie: | T3MAIL |
| T3COOR |
Etape 3: Description des données [Guide Modulef - 4]
| Appeler le préprocesseur: | FOMIXX |
| Modules utilisés: | COFORC |
| COMILI | |
| Fichier de données: | D3FOMI.D |
| Structure de données de sortie: | T3FORC |
| T3MILI |
Etape 4: Calcul des tableaux élémentaires (cas général) [Guide Modulef - 4]
| Appeler le préprocesseur: | THELXX |
| Module utilisé: | THENEW |
| Fichier de données: | D3TAE.D |
| Structure de données de sortie: | T3TAE |
Etape 5: Description des conditions de blocage [Guide Modulef - 4]
| Appeler le préprocesseur: | COBDXX |
| Module utilisé: | COBDC1 |
| Fichier de données: | D3BDCL.D |
| Structure de données de sortie: | T3BDCL |
Etape 6: Assemblage et résolution par la méthode de Cholesky [Guide Modulef - 5]
| Appeler le préprocesseur: | CHOLXX | |
| Modules utilisés: | PREPAC | ... allocation des pointeurs |
| ASSMUA | ... assemblage de la matrice en m.c. | |
| ASEMBV | ... assemblage du second membre en m.c. | |
| CLIMPC | ... conditions aux limites | |
| DRCHPC | ... résolution | |
| Fichier de données: | D3B.D | |
| Structure de données de sortie: | T3B |
Le nombre de mots nécessaires pour assembler la matrice est 2330.
Le nombre de mots nécessaires pour assembler les seconds membres est 195.
Le tableau donne des valeurs maximales.
| Dimension du | Temps | |
| Etape | super-tableau | (DPS8 Multics) |
| Maillage | 6 000 | 9.5 |
| Interpolation | 3 000 | 4.9 |
| Matrices | 4 000 | 5.0 |
| Conditions aux limites | 2 000 | 3.8 |
| Solution | 3 000 | 6.4 |
La S.D. B, contenant les déplacements w en tout noeud du maillage et les
rotations par rapport aux axes
et
, est dans le fichier S3B.D
de la bibliothèque TESD.
Ci-dessous, nous donnons le contenu total ou partiel des S.D. manipulées dans ce test.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. NOPO DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE : BENCHMARK MODULEF NUMERO 3 : PLAQUE
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : NOPO
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU N O P 2
----------------
CARACTERISTIQUES DU MAILLAGE
DIMENSION DE L'ESPACE (NDIM ) : 2
MAXIMUM DES NUMEROS DE REFERENCE (NDSR ) : 1
MAXIMUM DES NUMEROS DE SOUS-DOMAINE (NDSD ) : 1
NOEUDS ET POINTS COINCIDENT PARTOUT (NCOPNP) : 1
NOMBRE D'ELEMENTS DU MAILLAGE (NE ) : 32
NOMBRE DE TRIANGLES (NTRI ) : 32
NOMBRE D'ELEMENTS FRONTALIERS (NEF ) : 24
NOMBRE DE NOEUDS (NOE ) : 25
NOMBRE DE NOEUDS PAR SEGMENT (HORS EXTREMITES) : 0
TYPE DES VALEURS DES COORDONNEES (NTYCOO) : REEL1MOT
DIFFERENCE MAX + 1 ENTRE 2 NOEUDS D'UN ELEMENT : 7
NOMBRE D'ELEMENTS GROSSIERS (NBEGM ) : 0
NOMBRE DE MOTS DU TABLEAU NOP5 (LNOP5 ) : 368
AXES DE REFERENCE X,Y,Z (NTACOO) : 1
TABLEAU N O P 4
----------------
COORDONNEES DES POINTS
-------------------------------------------------------------------------------
| POINT | X | Y | | POINT | X | Y |
-------------------------------------------------------------------------------
| 1 | 0.000000 | -1.00000 | | 2 | 0.000000 | -.500000 |
| 3 | 0.000000 | 0.000000 | | 4 | 0.000000 | 0.500000 |
| 5 | 0.000000 | 1.00000 | | 6 | 0.250000 | -1.00000 |
| 7 | 0.250000 | -.500000 | | 8 | 0.250000 | 0.000000 |
| 9 | 0.250000 | 0.500000 | | 10 | 0.250000 | 1.00000 |
| 11 | 0.500000 | -1.00000 | | 12 | 0.500000 | -.500000 |
| 13 | 0.500000 | 0.000000 | | 14 | 0.500000 | 0.500000 |
| 15 | 0.500000 | 1.00000 | | 16 | 0.750000 | -1.00000 |
| 17 | 0.750000 | -.500000 | | 18 | 0.750000 | 0.000000 |
| 19 | 0.750000 | 0.500000 | | 20 | 0.750000 | 1.00000 |
| 21 | 1.00000 | -1.00000 | | 22 | 1.00000 | -.500000 |
| 23 | 1.00000 | 0.000000 | | 24 | 1.00000 | 0.500000 |
| 25 | 1.00000 | 1.00000 | |
--------------------------------------- ---------------------------------------
TABLEAU N O P 5
----------------
DESCRIPTIF DES ELEMENTS
| ELEMENT : 1 | TRIANGLE | S-D : 1 | NOMBRE DE MOTS ASSOCIES : 7
NOMBRE DE NOEUDS : 3 : 1 6 7
REFERENCE DES ARETES : 1 0 0
REFERENCE DES SOMMETS : 1 1 0
| ELEMENT : 2 | TRIANGLE | S-D : 1 | NOMBRE DE MOTS ASSOCIES : 7
NOMBRE DE NOEUDS : 3 : 1 7 2
REFERENCE DES ARETES : 0 0 1
REFERENCE DES SOMMETS : 1 0 1
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. MAIL DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : MAIL
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU M A I 2
----------------
DIMENSION DE L'ESPACE (NDIM) : 2
NOMBRE D'INCONNUES DE LA FORMULATION VARIATIONNELLE (NINCFV) : 1
NOMBRE DE TYPES D'ELEMENTS (NTYELM) : 1
NOMBRE DE NUMEROS DE REFERENCES (NNR) : 1
NOMBRE DE TYPES DE NOEUDS (NTYNOE) : 1
NOMBRE DE TYPES DE POINTS (NTYPOI) : 1
NOMBRE DE MOTS DU TABLEAU MAI3 (LMAI3) : 36
LES POINTS NE SONT DEFINIS QUE PAR LEURS COORDONNEES
NOEUDS ET POINTS COINCIDENT PARTOUT (NCOPNP) : 1
NOMBRE MAXIMUM DE MOTS POUR UN ELEMENT (NMMAEL) : 18
NOMBRE DE MOTS DU TABLEAU MAIL (LMAIL) : 432
OPTION DE STOCKAGE (NOPFI) : 0
TABLEAU M A I 3
----------------
NOMBRE D'ELEMENTS (NE) : 32
NOMBRE DE NOEUDS (NOE) : 25
NOMBRE DE POINTS (NP) : 25
NOMBRE DE SOUS-DOMAINES (NDSD) : 1
*** TABLEAU DES TYPES D'ELEMENTS ***
--------------------------------------------------------------------------------
| S-D | NOEUD | SEGMENT | TRIANGLE | QUADRANGLE |
--------------------------------------------------------------------------------
| | DROIT COURBE | DROIT COURBE | DROIT COURBE | DROIT COURBE |
--------------------------------------------------------------------------------
| 1 | | | | |TRIADKTP| | | |
--------------------------------------------------------------------------------
--------------------------------------------------------------------------------
| S-D | TETRAEDRE | PENTAEDRE | HEXAEDRE | SUPER-ELEMENT |
--------------------------------------------------------------------------------
| | DROIT COURBE | DROIT COURBE | DROIT COURBE | DROIT COURBE |
--------------------------------------------------------------------------------
| 1 | | | | | | | | |
--------------------------------------------------------------------------------
TABLEAUX M A I 5 A M A I 8
-------------------------------
DESCRIPTION DES TYPES DE NOEUDS
NOMBRE D'INCONNUES VARIATIONNELLES DE CHAQUE TYPE DE NOEUD
----------------------------------------------------------
TYPE 1 : 1
TYPE DE NOEUD 1 :
--------------------
DEPLAC. NORMAL. (INCONNUE : 1) : VN
DEPLAC. NORMAL. (INCONNUE : 1) : ROTX
DEPLAC. NORMAL. (INCONNUE : 1) : ROTY
TABLEAUX M A I B A M A I K
-------------------------------
DESCRIPTION DES TYPES D'ELEMENTS
TYPE D'ELEMENT 1 :
-------------------
NOM DE L'ELEMENT : ELASTRIADKTP
CODE DE L'ELEMENT : 200050
L'ELEMENT EST UN : TRIANGLE
NOMBRE DE NOEUDS : 3
NOMBRE DE POINTS : 3
NOMBRE DE TABLEAUX ASSOCIES : 1
-------------------------------------------------------------------------------
| NOEUD | TYPE | COORDONNEES SUR L'ELEMENT UNITE |
-------------------------------------------------------------------------------
| 1 | 1 | 0.0000000 0.0000000
| 2 | 1 | 1.000000 0.0000000
| 3 | 1 | 0.0000000 1.000000
-------------------------------------------------------------------------------
-------------------------------------------------------------------------------
| POINT | TYPE | COORDONNEES SUR L'ELEMENT UNITE |
-------------------------------------------------------------------------------
| 1 | 1 | 0.0000000 0.0000000
| 2 | 1 | 1.000000 0.0000000
| 3 | 1 | 0.0000000 1.000000
-------------------------------------------------------------------------------
TABLEAU 1 ( TYPE ENTIER ) : 1 INDICE(S) DE VALEUR MAXI : 7
TABLEAU M A I L
----------------
DESCRIPTION DES ELEMENTS SI NOPTFI = 0
-------------------------------------------------------------------
| ELEMENT | TYPE | NBRE DE MOTS | S-D | TABLEAUX | NBRE DE NOEUDS |
-------------------------------------------------------------------
| 1 | 1 | 7 | 1 | 1 | 3 |
NUMERO DES NOEUDS : 1 6 7
REFERENCE (ARETES SOMMETS) : 1 0 0 1 1 0
-------------------------------------------------------------------
| 2 | 1 | 7 | 1 | 1 | 3 |
NUMERO DES NOEUDS : 1 7 2
REFERENCE (ARETES SOMMETS) : 0 0 1 1 0 1
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. COOR DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : COOR
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU C O O 2
---------------
TYPE DU TABLEAU COO4 (NTYT) : 2
NOMBRE DE SES INDICES (NINDI) : 2
DIMENSION DU DOMAINE (NDIM) : 2
VALEUR MAXIMALE DU DEUXIEME INDICE (M2) : 25
CODE DE LA SEGMENTATION (NCODS) : 1
NOMBRE DE BLOCS (NBLOC) : 1
TYPE DES AXES DES COORDONNEES (NTACOO) : 1
TABLEAU C O O 3
---------------
LISTE DES NUMERO DES COLONNES DE FIN DES PAGES
----------------------------------------------
PAGE 1 : 25 PAGE
----------------------------------------------
TABLEAU C O O 4
---------------
-------------------------------------------------------------------------------
| POINT | X | Y | | POINT | X | Y |
-------------------------------------------------------------------------------
| 1 | 0.000000 | -1.00000 | | 2 | 0.000000 | -.500000 |
| 3 | 0.000000 | 0.000000 | | 4 | 0.000000 | 0.500000 |
| 5 | 0.000000 | 1.00000 | | 6 | 0.250000 | -1.00000 |
| 7 | 0.250000 | -.500000 | | 8 | 0.250000 | 0.000000 |
| 9 | 0.250000 | 0.500000 | | 10 | 0.250000 | 1.00000 |
--------------------------------------- ---------------------------------------
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. FORC DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : FORC
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 1
LE TABLEAU 1 : FOR DE TYPE REEL2MOT A 6 MOTS
CONTENU DE CE TABLEAU : SECOND MEMBRE
NOM : FOR TYPE : 5 VALEURS :
0.00000000000000000E+00 0.00000000000000000E+00 0.00000000000000000E+00
TABLEAU F O R 2
----------------
PRESENCE ( NOMBRE DE GROUPES ) OU ABSENCE ( 0 ) DE RENSE IGNEMENT
--------------------------------------------------
| | | |
| | SOUS-DOMAINES | ELEMENTS |
| | | |
--------------------------------------------------
| VOLUMES | 0 | 0 |
| SURFACES | 1 | 0 |
| LIGNES | 0 | 0 |
| POINTS | 0 | 0 |
--------------------------------------------------
TABLEAU F O R 4
----------------
DESCRIPTION DES NUMEROS DE REFERENCE DES SURFACES
NUMERO DE REFERENCE ( OU DE SOUS-DOMAINE ) : 1
TYPE DE L'ELEMENT ( > 0 : ISOTROPE, < 0 : ANISOTROPE ) : 1
TRAITEMENT PAR TABLEAU
NOM DU TABLEAU : FOR
ADRESSE DANS CELUI-CI : 1
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. MILI DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : MILI
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 1
LE TABLEAU 1 : MIL DE TYPE REEL2MOT A 6 MOTS
CONTENU DE CE TABLEAU : YOUNG_POISSON_EPAISSEUR
NOM : MIL TYPE : 5 VALEURS :
0.10000000000000000E+06 0.30000000000000010E+00 0.10000000000000000E-01
TABLEAU M I L 2
----------------
PRESENCE ( NOMBRE DE GROUPES ) OU ABSENCE ( 0 ) DE RENSEIGNEMENT
--------------------------------------------------
| | | |
| | SOUS-DOMAINES | ELEMENTS |
| | | |
--------------------------------------------------
| VOLUMES | 0 | 0 |
| SURFACES | 1 | 0 |
| LIGNES | 0 | 0 |
| POINTS | 0 | 0 |
--------------------------------------------------
TABLEAU M I L 4
----------------
DESCRIPTION DES NUMEROS DE REFERENCE DES SURFACES
NUMERO DE REFERENCE ( OU DE SOUS-DOMAINE ) : 1
TYPE DE L'ELEMENT ( > 0 : ISOTROPE, < 0 : ANISOTROPE ) : 1
TRAITEMENT PAR TABLEAU
NOM DU TABLEAU : MIL
ADRESSE DANS CELUI-CI : 1
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. TAE DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : TAE
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU T A E 2
----------------
NOMBRE D'ELEMENTS (NE) : 32
NOMBRE DE NOEUDS (NOE) : 25
NOMBRE DE TABLEAUX ASSOCIES A CHAQUE ELEMENT (NTACE) : 3
NOMBRE MAXIMUM DE NOEUDS D'UN ELEMENT (NNOMAX) : 3
NOMBRE CONSTANT DE D.L. PAR NOEUD ( 0 SI NON ) (ND) : 3
NOMBRE MAXIMUM DE D.L. PAR NOEUD (NDLMAX) : 3
NOMBRE DE TYPE D'ELEMENTS (NTYELM) : 1
SOMME DU NOMBRE DE NOEUDS DES TYPES D'ELEMENTS (LNOET) : 3
PROBLEME : 1 THERMIQUE, 2 ELASTIQUE, 3 AUTRE (NPROV) : 2
LES OPTIONS CHOISIES (NOPTNT) : 111
NUMERO DU TABLEAU ASSOCIE QUI REPRESENTE :
LA MASSE : 0
LA RAIDEUR : 1
LA PREMIERE COMBINAISON LINEAIRE : 0
LA DERNIERE : 0
LE(S) SECOND(S) MEMBRE(S) : 2
LES CONTRAINTES OU LE FLUX : 3
TABLEAU T A E 3
----------------
NOMBRE DE NOEUDS PAR TYPE D'ELEMENT : 3
NOMBRE DE D.L. EN CHAQUE NOEUD : 3 3 3
TABLEAU T A E 4
----------------
TABLEAU ASSOCIE NUMERO ------------ : 1
NOMBRE MAX DE MOTS NECESSAIRES AU STOCKAGE (NMMAST) : 90
TYPE DU TABLEAU (NTYTA) : 5
NOMBRE D'INDICES (NINDI) : 1
CODE DE STOCKAGE (NSTOC) : 1
TABLEAU T A E 4
----------------
TABLEAU ASSOCIE NUMERO ------------ : 2
NOMBRE MAX DE MOTS NECESSAIRES AU STOCKAGE (NMMAST) : 18
TYPE DU TABLEAU (NTYTA) : 5
NOMBRE D'INDICES (NINDI) : 2
CODE DE STOCKAGE (NSTOC) : -1
TABLEAU T A E 4
----------------
TABLEAU ASSOCIE NUMERO ------------ : 3
NOMBRE MAX DE MOTS NECESSAIRES AU STOCKAGE (NMMAST) : 66
TYPE DU TABLEAU (NTYTA) : 5
NOMBRE D'INDICES (NINDI) : 1
CODE DE STOCKAGE (NSTOC) : -1
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. BDCL DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : BDCL
NIVEAU ET NUMERO D'ETAT : 1 0
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU B D C 2
----------------
TYPE DES VALEURS DE BLOCAGE (NTYB) : 5
NOMBRE DE CARTES DECRIVANT LES BLOCAGES (NCART) : 48
NOMBRE DE RELATIONS LINEAIRES DE BLOCAGE (NCLRL) : 0
NUMERO D'OPTION DE STOCKAGE (NOPTFI) : 0
NOMBRE DE MOTS DU TABLEAU BDC3 (NMMAT3) : 144
NOMBRE DE MOTS DU TABLEAU BDC4 (NMMAT4) : 96
NOMBRE DE MOTS DU TABLEAU BDC5 (NMMAT5) : 0
NOMBRE DE MOTS DU TABLEAU BDC6 (NMMAT6) : 0
TABLEAUX B D C 3 B D C 4
-----------------------------
BLOCAGE TYPE : 1 : NOEUD : 1 , D.L. : 1
A LA VALEUR : 0.10000000000000000E+01
BLOCAGE TYPE : 1 : NOEUD : 1 , D.L. : 2
A LA VALEUR : 0.50000000000000000E+00
BLOCAGE TYPE : 1 : NOEUD : 1 , D.L. : 3
A LA VALEUR : 0.31400001049041750E+01
etc.
.
.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMPRESSION DE LA S.D. B DE NIVEAU 1
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
TITRE :
DATE ET NOM UTILISATEUR : 05/04/91 george
TYPE DE LA STRUCTURE DE DONNEES : B
NIVEAU ET NUMERO D'ETAT : 1 2
NOMBRE DE TABLEAUX ASSOCIES : 0
TABLEAU B 2
------------
TYPE DU TABLEAU (NTYT) : 5
NOMBRE DE SES INDICES ET LEURS MAXI (NIND..) : 2 1 75
TRAITEMENT (1:PAGES DE MEME TAILLE,0:SINON) (NCOD) : 1
NOMBRE DE PAGES DU TABLEAU B4 (NBLOC) : 1
NOMBRE DE NOEUDS (NOE) : 25
NOMBRE DE TABLEAUX B4 DANS CETTE S.D. (NBBLOC) : 1
NOMBRE CONSTANT DE D.L. PAR NOEUD OU 0 (ND) : 3
NOMBRE DE D.L. OU LONGUEUR D'UNE PAGE DE B4 (NTDL) : 75
CODE DE STOCKAGE DE B (NCODSB) : -1
TABLEAU B 3
------------
POINTEUR SUR LA DERNIERE LIGNE DE CHAQUE PAGE DE B
1 0 2 75
TABLEAU B4(NDSM,NTDL) NUMERO : 1
-------------------------------------
TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
----------------------------------------------------
PAGE 1
----------
------------------------------------------------------
| NOEUD | DL | DL GLOBAL | LE (LES) CAS DE CHARGE |
------------------------------------------------------
| 1 | 1 | 1 | 1.00000
| 2 | 2 | 0.500000
| 3 | 3 | 3.14000
| 2 | 1 | 4 | 1.25000
| 2 | 5 | 0.500000
| 3 | 6 | 3.14000
| 3 | 1 | 7 | 1.50000
| 2 | 8 | 0.500000
| 3 | 9 | 3.14000
| 4 | 1 | 10 | 1.75000
Le dessin des déplacements est produit par le préprocesseur VIS3XX:
| Appeler le préprocesseur: | VIS3XX |
| Les structures de données: | T3NOPO |
| T3B |
Figure: Les déplacements (dessin dû à VIS3XX)
