Il s'agit d'étudier le comportement thermique d'un moteur électrique et plus précisément de son rotor. Celui-ci présente des symétries, aussi seule une partie est étudiée.
Sont présentés ci-après:

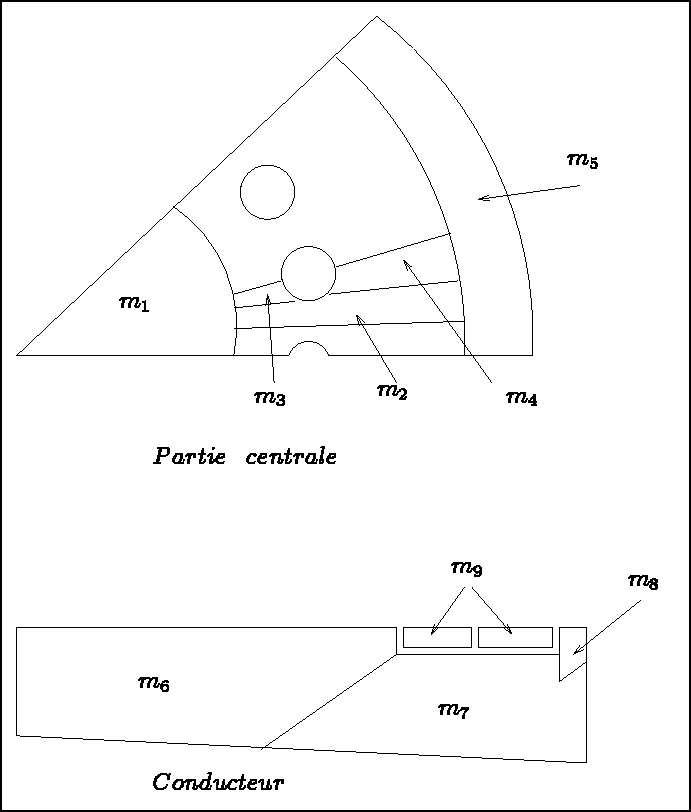

Figure 1.7: Partie centrale et conducteur

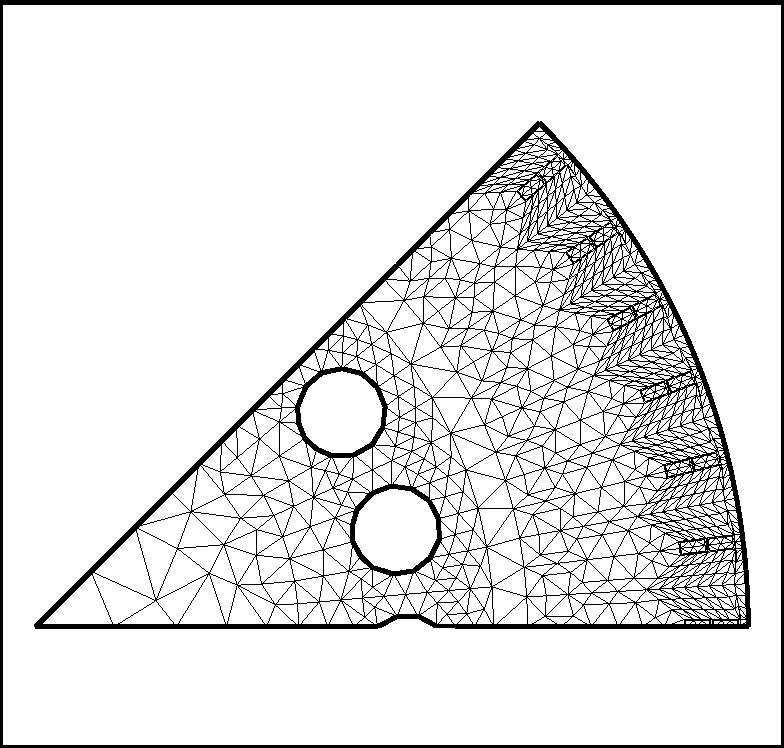

'TEST MAILLAGE SUR LE MOTEUR SNCF-RATP '
COURBES
1 $ IMPRE
COURBE01(X,Y)=
(X-.2125037)**2+(Y-.0569402)**2-.026*.026;
FIN
'POINT '
2 55 $ IMPRE NPOINT $
$ NOP NOREF(NOP) X(NOP). Y(NOP). $
1 0 0.000000E+00 0.000000E+00
2 0 0.155000E+00 0.000000E+00
3 0 0.154410E+00 0.135091E-01
4 0 0.152645E+00 0.269155E-01
5 0 0.149719E+00 0.401170E-01
6 0 0.145000E+00 0.530000E-01
7 0 0.140000E+00 0.660000E-01
8 0 0.133500E+00 0.775000E-01
9 0 0.126000E+00 0.890000E-01
10 0 0.111850E+00 0.992000E-01
11 0 0.109602E+00 0.109602E+00
12 0 0.270000E+00 0.000000E+00
13 0 0.268973E+00 0.235321E-01
14 0 0.265898E+00 0.468850E-01
15 0 0.260800E+00 0.698811E-01
16 0 0.253500E+00 0.935000E-01
17 0 0.244000E+00 0.115000E+00
18 0 0.233500E+00 0.135000E+00
19 0 0.220000E+00 0.156000E+00
20 0 0.206200E+00 0.173700E+00
21 0 0.190919E+00 0.190919E+00
22 1 0.232500E+00 0.405000E-01
23 1 0.223000E+00 0.330000E-01
24 1 0.211000E+00 0.310000E-01
25 1 0.198500E+00 0.350000E-01
26 1 0.187000E+00 0.501065E-01
27 1 0.237500E+00 0.636379E-01
28 3 0.290000E+00 0.000000E+00
29 3 0.205060E+00 0.205060E+00
30 2 0.420000E+00 -.400000E-02
31 2 0.420000E+00 0.000000E+00
32 0 0.415250E+00 0.000000E+00
33 0 0.415250E+00 -.420000E-02
34 0 0.415250E+00 -.680000E-02
35 0 0.414750E+00 0.000000E+00
36 0 0.414750E+00 -.420000E-02
37 0 0.413960E+00 0.000000E+00
38 0 0.413860E+00 -.341000E-02
39 0 0.409000E+00 -.341000E-02
40 0 0.409000E+00 -.420000E-02
41 0 0.406750E+00 0.000000E+00
42 0 0.404540E+00 -.341000E-02
43 0 0.404540E+00 -.420000E-02
44 0 0.399540E+00 0.000000E+00
45 0 0.399540E+00 -.341000E-02
46 0 0.398750E+00 -.420000E-02
47 0 0.398750E+00 0.000000E+00
48 2 0.419234E+00 -.253590E-01
49 3 0.289471E+00 -.175098E-01
50 0 0.398250E+00 -.420000E-02
51 0 0.392500E+00 -.420000E-02
52 0 0.388040E+00 -.420000E-02
53 0 0.382250E+00 -.420000E-02
54 0 0.382250E+00 0.000000E+00
55 0 0.360000E+00 -.217760E-01
'LIGNES '
2 27 $ IMPRE NDLM $
$ NOLIG NOELIG NEXTR1 NEXTR2 NOREFL NFFRON RAISON $
1 6 1 2 0 0 0.800000E+00
2 6 1 11 0 0 0.800000E+00
3 10 2 11 0 -2 0.100000E+01
4 10 3 13 0 0 0.100000E+01
5 2 14 13 0 -2 0.100000E+01
6 4 14 22 0 0 0.100000E+01
7 4 22 25 1 -1 0.100000E+01
23 $ NOEL
24 $ NOEL
8 4 4 25 0 0 0.900000E+00
9 2 3 4 0 0 0.100000E+01
10 2 4 5 0 0 0.100000E+01
11 3 5 26 0 0 0.900000E+00
12 3 26 25 1 1 0.100000E+01
13 3 22 27 1 1 0.100000E+01
14 3 15 27 0 0 0.100000E+01
15 2 14 15 0 0 0.100000E+01
16 10 12 21 0 -2 0.100000E+01
17 2 12 28 0 0 0.100000E+01
18 2 21 29 0 0 0.100000E+01
19 14 28 29 3 -2 0.100000E+01
20 6 49 55 0 0 0.110000E+01
21 4 48 30 2 -2 0.100000E+01
22 9 30 53 0 -1 0.100000E+01
34 $ NOEL
33 $ NOEL
40 $ NOEL
43 $ NOEL
46 $ NOEL
51 $ NOEL
52 $ NOEL
23 7 28 54 0 0 0.900000E+00
24 2 28 49 3 0 0.100000E+01
25 9 48 55 0 0 0.100000E+01
26 4 53 55 0 0 0.100000E+01
27 2 53 54 0 0 0.100000E+01
'TRIH '
2 0 2 6 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
4 5 6 7 8 9
1 0 1 $ NCOMP NBRINT IOPT $
6 $ COMPOSANTE $
'TRIH '
1 1 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
8 12 11 10
1 0 1 $ NCOMP NBRINT IOPT $
4 $ COMPOSANTE $
'TRIH '
1 2 2 4 -1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
6 15 14 13
1 0 1 $ NCOMP NBRINT IOPT $
-4 $ COMPOSANTE $
'RECOL '
1 0 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'RECO '
1 3 2 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'SYMD '
1 4 1 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
-0.26795E+00 0.10000E+01 0.00000E+00 $ A. B. C.
'RECO '
1 4 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ROTA '
1 3 1 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.20000E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y.
'RECO '
1 3 1 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'SYMD '
1 0 1 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
-0.87488E-01 0.10000E+01 0.00000E+00 $ A. B. C.
'RECO '
1 4 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'TRIH '
1 0 1 3 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
1 3 2
1 0 1 $ NCOMP NBRINT IOPT $
3 $ COMPOSANTE $
'RECO '
1 0 3 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'TRIH '
1 0 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
19 18 16 17
1 0 1 $ NCOMP NBRINT IOPT $
4 $ COMPOSANTE $
'RECO '
1 0 4 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'QUAC '
2 0 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
25 26 22 21
9 0 $ IMAX NQUAD
'TRIH '
1 1 2 5 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L
$ LISTE DES LIGNES DU CONTOUR :
20 26 27 23 24
1 0 1 $ NCOMP NBRINT IOPT $
5 $ COMPOSANTE $
'RECO '
1 0 1 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'MANU '
1 1 3 $ IMPRE NIVEAU NE
3 3 34 30 33 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 3 33 30 32 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 3 30 31 32 $ TYPE NUDSD NS1 NS2 NS3
2 0 0 $ NFA1 NFA2 NFA3
'RECO '
1 4 1 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'MANU '
1 2 15 $ IMPRE NIVEAU NE
3 5 33 32 38 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 38 32 37 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 40 33 38 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 40 38 39 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 6 39 38 37 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 43 40 39 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 43 39 42 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 6 39 37 41 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 6 42 39 41 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 46 43 45 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 45 43 42 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 6 45 42 44 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 6 42 41 44 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 46 45 47 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
3 5 45 44 47 $ TYPE NUDSD NS1 NS2 NS3
0 0 0 $ NFA1 NFA2 NFA3
'TRAN '
1 2 0 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
-0.16500E-01 0.00000E+00 $ X. Y.
'RECO '
1 5 2 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'RECO '
1 4 0 2 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'SYMD '
1 2 0 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.00000E+00 0.10000E+01 0.00000E+00 $ A. B. C.
'RECO '
1 0 2 1 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ROTA '
1 1 2 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.69230E+01 0.00000E+00 0.00000E+00 $ TETA. X. Y.
'ROTA '
1 1 4 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y.
'RECO '
1 4 2 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ROTA '
1 5 1 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y.
'RECO '
1 1 5 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ROTA '
1 1 2 $ IMPRE NIVEA1 NIVEA2
0 0 $ NBNNF NBNNSD
0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y.
'RECO '
1 2 4 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'RECO '
1 0 5 2 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'RECO '
1 3 2 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'TUER '
1 1 $ IMPRE NBRE DE SD NOPO A TUER
0 $ NIVEAU
'TUER '
1 1 $ IMPRE NBRE DE SD NOPO A TUER
1 $ NIVEAU
'TUER '
1 1 $ IMPRE NBRE DE SD NOPO A TUER
2 $ NIVEAU
'TUER '
0 1 $ IMPRE NBRE DE SD NOPO A TUER
3 $ NIVEAU
'TUER '
0 1 $ IMPRE NBRE DE SD NOPO A TUER
4 $ NIVEAU
'SAUVER '
2 5 0 $ IMPRE NINOPO NTNOPO
MAILLAGE.INTER
$ NOM FICHIER
'FIN '
