tria2p2c

DESCRIPTION DE L'ELEMENT

• Dimension de l'espace : 2, élément bidimensionnel
• Inconnues : u, la température
• Formulation variationnelle : en 'température'
• Numéro de code : 100 003
• numéro de code géométrique : 3 (triangle)
• Interpolation : P2-Lagrange isoparamétrique
• Nombre de points : 6
• Nombre de types de points : 1
• Les points sont définis par leurs seules coordonnées : NCACAR=0
• Nombre de noeuds : 6
• Nombre de types de noeuds : 1
• Type des noeuds : les sommets et les milieux des arêtes, 1 d.l. par noeud, 'VN' pour u
• Points et noeuds sont identiques: NCOPNP=1
• Fichier POBA : non nécessaire
• Blocage (S.D. BDCL) : u(noeud) = valeur
• Sous-programmes utilisateurs : oui

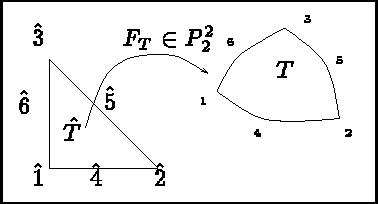

Figure: Elément TRIA 2P2C

Coordonnées sur l'élément de référence:

INTEGRATION NUMERIQUE

-

Intégration de surface: Intégration numérique à 6 points.

• npis=6
• pour i=1,npis
• les sommets puis les milieux d'arête de l'élément

-

Intégration de bord: Intégration numérique de Simpson.

• npil=3
• et
• l'extrémité i de l'arête concernée et son milieu

LES DONNEES A FOURNIR (en simple précision)

-

S.D. MILI:

• la matrice de masse , partie
  • la chaleur massique supposée constante par élément.
• la matrice de rigidité , partie

  le paramètre NOTEL permet de spécifier la nature du problème: isotrope (> 0), anisotrope (< 0)

  • matériau homogène isotrope : k
  • matériau anisotrope :
• la matrice de rigidité , partie
  • g(k) les npil coefficients de transfert aux points d'intégration.
• le tableau des flux : comme pour pour si elle n'est pas calculée, rien sinon.

-

S.D. FORC: NDSM seconds membres.

• terme de surface , partie
  • i=1,NDSM; k=1,npis; le cas de charge i au point d'intégration k.
• terme de bord , partie
  • i=1,NDSM; k=1,npil; le cas de charge i au point d'intégration k.

Remarques

• Pour utiliser les sous-programmes utilisateurs, on fixera la valeur de NOTEL à la valeur ci-dessus en ajoutant 20 en isotrope (en retranchant 20 en anisotrope). Cette valeur est demandée lors de la construction des S.D. MILI ou FORC (cf [Guide Modulef - 4]).
