triacph1

DESCRIPTION DE L'ELEMENT

• Dimension de l'espace : 3, élément de plaque
• Inconnue : , les déplacements membrane et la flexion
• Formulation variationnelle : plaque
• Numéro de code : 200 065
• numéro de code géométrique : 3 (triangle)
• Interpolation : -Hermite et HCT réduit
• Nombre de points : 3
• Nombre de types de points : 1 les sommets
• Les points sont définis par leurs seules coordonnées : NCACAR=0
• Nombre de noeuds : 3
• Nombre de types de noeuds : 1
• Type des noeuds : les sommets, 9 d.l. par noeud, 'VN,DX,DY' pour et la flexion
• Points et noeuds sont confondus : NCOPNP=1
• Fichier POBA : nécessaire
• Blocage (S.D. BDCL) : aux sommets pour un encastrement,
• Sous-programmes utilisateurs : non

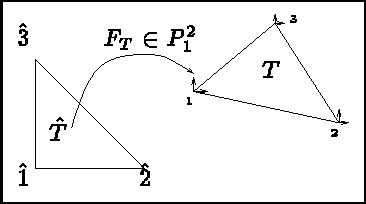

Figure: Elément TRIA CPH1

Coordonnées sur l'élément de référence:

INTEGRATION NUMERIQUE

-

Intégration de surface: Intégration numérique à 7 points.

• npis=7

  Points				poids
  1				a
  2				b
  3				b
  4				b
  5				c
  6				c
  7				c

  Tableau 2P3D : Formule à 7 points.

• avec :

  , et


• ,
  ,

-

Intégration de bord: Intégration numérique aux 3 points de Gauss.

• npil = 3
• ,
• , et

LES DONNEES A FOURNIR (en double précision)

-

S.D. MILI:

• la matrice de masse , partie
  • non calculée
• la matrice de rigidité , partie
  • E, et e supposés constants par élément et, un indicateur sur les efforts (=0 efforts globaux, =1 efforts locaux
• le tableau des contraintes : comme pour si elle n'est pas calculée, rien sinon.

-

S.D. FORC: NDSM seconds membres.

• terme de surface , partie
  • pour i=1,NDSM; j=1,3, k=1,npis; la valeur du cas de charge i aux k points d'intégration des trois composantes FX, FY et FZ
• terme de bord , partie
  • pour i=1,NDSM; j=1,4, k=1,npis; la valeur du cas de charge i aux k points d'intégration des quatre composantes FX, FY et FZ et MT

Remarques

• Le fichier POBA est utilisé via le tableau 2P3D de l'élément TRIA 2P3D.
