2.7 A complete example

This example corresponds to meshing the domain in figure 2.5. This figure presents symmetries, where only one section was studied. It is, furthermore, topologically cylindrical.

The remainder of this section contains:

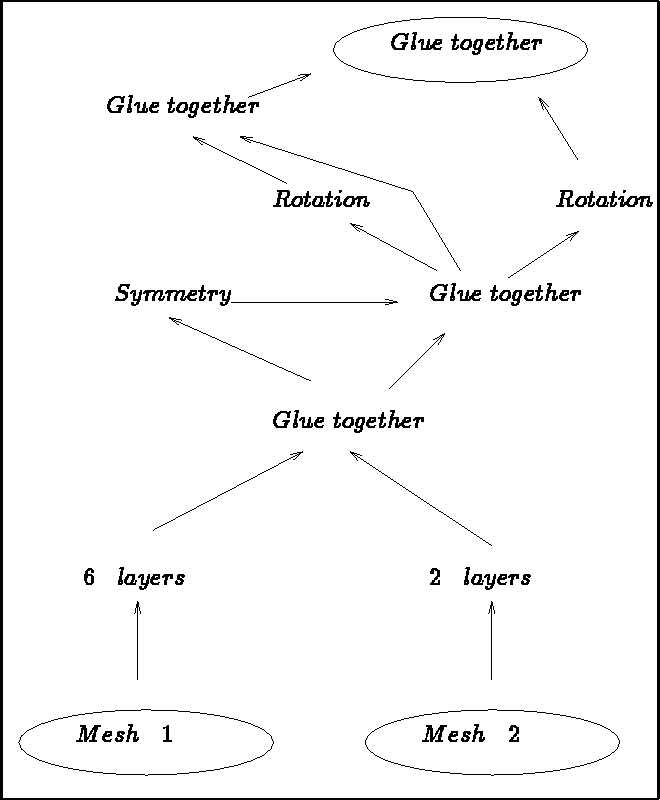

Figure 2.2: Flowchart

up6.bas.psfig:depart2DMesh oneup6.haut.psfig:depart2D1Mesh two

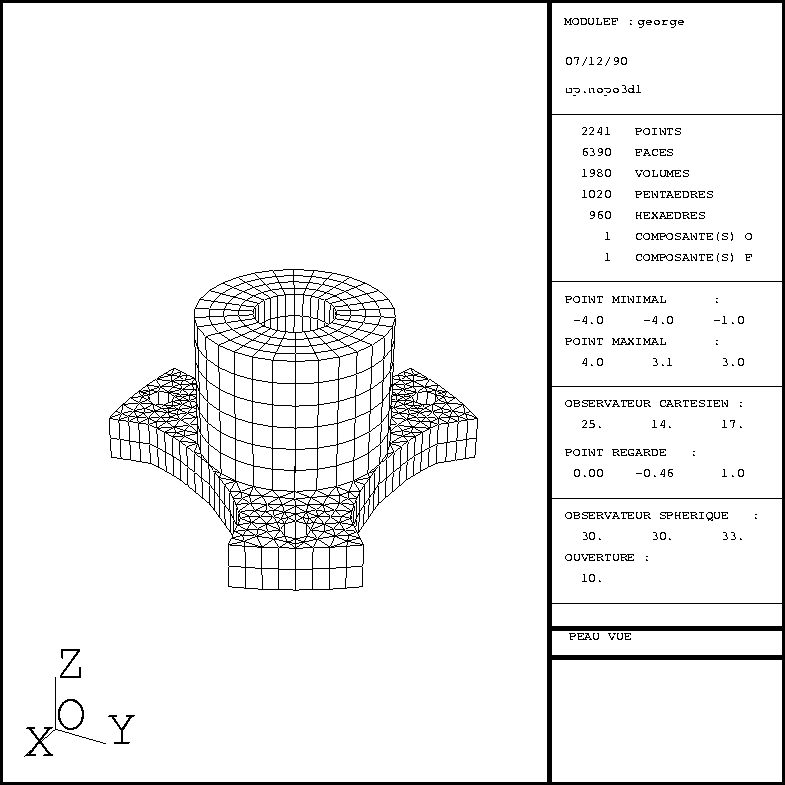

Figure 2.5: Final mesh

The data file used by APNOXX to create the two 2D meshes which forms the basis, is given below:

'3D TEST                                                             '
 COURBES
     1                                 $ IMPRE
 COURBE01(X,Y)=
       (X-7.)**2+(Y+3.975094)**2-36.;
 COURBE02(X,Y)=
       X**2+(Y-4.)**2-64.;
 COURBE03(X,Y)=
       X**2+Y**2-2.05**2;
 COURBE04(X,Y)=
       X**2+Y**2-0.85**2;
 COURBE05(X,Y)=
       X**2+(Y+3.4)**2-0.09;
FIN
'POINTS                                                              '
     1    11                            $ IMPRE NPOINT  $
$   NOP   NOREF(NOP)     X(NOP).            Y(NOP).  $
     1       2         0.000000E+00     -.400000E+01
     2       2         0.130000E+01     -.389367E+01
     3       1         0.107976E+01     -.300000E+01
     4       1         0.131722E+01     -.205000E+01
     5       1         0.177535E+01     -.102500E+01
     6       4         0.736122E+00     -.425000E+00
     7       4         0.000000E+00     -.850000E+00
     8       3         0.000000E+00     -.205000E+01
     9       5         0.000000E+00     -.310000E+01
    10       5         0.000000E+00     -.370000E+01
    11       5         0.300000E+00     -.340000E+01
'LIGNE                                                               '
     1    12                            $ IMPRE  NDLM   $
$   NOLIG NOELIG NEXTR1 NEXTR2 NOREFL NFFRON       RAISON $
       1      5      1      2      2     10     0.100000E+01
       2      5      2      3      1      0     0.100000E+01
       3      5      4      3      1     10     0.100000E+01
       4      5      5      6      0      0     0.100000E+01
       5      6      7      6      4     10     0.100000E+01
       6      5      7      8      0      0     0.100000E+01
       7      5      8      9      0      0     0.100000E+01
       8      3     11      9      5     10     0.100000E+01
       9      3     10     11      5     10     0.100000E+01
      10      3      1     10      0      0     0.100000E+01
      11      6      8      5      3     10     0.100000E+01
      12      5      4      5      0      0     0.100000E+01
'TRIH                                                                '
     1     0     1     9     1          $ IMPRE LEVEL NUDSD NBRELI NS1L
 $ LIST OF THE CONTOUR LINES :
     1     2     3    12    11     7     8     9    10
     1     0     1                      $ NCOMP NBRINT IOPT $
     9                                  $ COMPONENT $
'REGU                                                                '
     1     0     1                      $ IMPRE NIVO1 NIVO2
'QUAC                                                                '
     1     2     2     4     1          $ IMPRE LEVEL NUDSD NBRELI NS1L
 $ LIST OF THE CONTOUR LINES :
     6    11     4     5
     5     1                            $ IMAX NQUAD
'RECO                                                                '
    1    1    2    3  0.10000E-02    1  $ IMP NIV1 NIV2 NIV3 EPS IOPT
     0     0                            $ NBNNF NBNNSD
'SAUV                                                                '
     1     3     0                      $ IMPRE NINOPO NTNOPO
 UP6.BAS.NOPO                           $ FILE NAME
'SAUV                                                                '
     1     2     0                      $ IMPRE NINOPO NTNOPO
 UP6.HAUT.NOPO                          $ FILE NAME
'FIN                                                                 '

The data file used by APN3XX to create the final 3D mesh: we will re-encounter the keywords INTR, MA23, RECO, SYMP, ROTA, SAUV and FIN which specify the operations to be performed to obtain the final mesh:

'EXAMPLE_UP6.2D==>UP.                                                '
'INTR                                                                '
     1     0                            $ IMPRE NINOPO (EXTERNAL D.S.)
 UP6.BAS.NOPO                           $ FILE NAME
'MA23                                                                '
     1     0     1                      $ IMPRE NIVO2D NIVO3D
 $ ===  DEFINITION OF THE FUNCTION  ===
 TRAN
     2                                  $ TOP SECTION
  0.0000000E+00  0.0000000E+00  0.5000000E+00     $ TRANSLATION VECTOR
 BASE  -1.000000
 FIN
 $ END OF FUNCTION DEFINITION
 $ =========== THE OPTIONS  =========
 $ ==== CALLING THE MESH GENERATOR  ====
 GO
'INTR                                                                '
     1     2                            $ IMPRE NINOPO (EXTERIOR DS)
 UP6.HAUT.NOPO                          $ FILE NAME
'MA23XX                                                              '
     1     2     3                      $ IMPRE NIVO2D NIVO3D
 $ ===  DEFINITION OF THE FUNCTION  ===
 TRAN
     6                                  $ TOP SECTION
  0.0000000E+00  0.0000000E+00  0.5000000E+00     $ TRANSLATION VECTOR
 FIN
 $ END OF FUNCTION DEFINITION
 $ =========== THE OPTIONS  =========
 $ ==== CALLING THE MESH GENERATOR  ====
 GO
'RECO                                                                '
     1     1     3     4  0.10000E-02     0       $ IMP NIV1 NIV2 NIV3 EPS IOPT
     0     0                                                $ NBNNF NBNNSD
'SYMP                                                                '
     1     4     5                                          $ IMPRE LEVEL1 LEVEL2
     0     0                                                $ NBNNF NBNNSD
  0.1000000E+01  0.0000000E+00  0.0000000E+00  0.0000000E+00$ A. B. C. D.
'RECO                                                                '
     1     4     5     6  0.10000E-02     0       $ IMP NIV1 NIV2 NIV3 EPS IOPT
     0     0                                                $ NBNNF NBNNSD
'ROTA                                                                '
     1     6     7                                          $ IMPRE LEVEL1 LEVEL2
     0     0                                                $ NBNNF NBNNSD
  0.0000000E+00  0.0000000E+00  0.1000000E+01               $ AXIS OF ROTATION
  0.1200000E+03  0.0000000E+00  0.0000000E+00  0.0000000E+00$ TETA. X. Y. Z.
'ROTA                                                                '
     1     6     8                                          $ IMPRE LEVEL1 LEVEL2
     0     0                                                $ NBNNF NBNNSD
  0.0000000E+00  0.0000000E+00  0.1000000E+01               $ AXIS OF ROTATION
 -0.1200000E+03  0.0000000E+00  0.0000000E+00  0.0000000E+00$ TETA. X. Y. Z.
'RECO                                                                '
     1     6     8     9  0.10000E-02     0       $ IMP NIV1 NIV2 NIV3 EPS IOPT
     0     0                                                $ NBNNF NBNNSD
'RECO                                                                '
     1     9     7    10  0.10000E-02     0       $ IMP NIV1 NIV2 NIV3 EPS IOPT
     0     0                                                $ NBNNF NBNNSD
'SAUV                                                                '
     1    10     0                      $ IMPRE NINOPO NTNOPO
 UP.NOPO3D1                             $ FILE NAME
'F                                                                   '
