hexa3q1d

DESCRIPTION DE L'ELEMENT

• Dimension de l'espace : 3, élément de volume
• Inconnues : u, la température
• Formulation variationnelle : en 'température'
• Numéro de code : 100 016
• numéro de code géométrique : 7 (hexaèdre)
• Interpolation : Q1-Lagrange
• Nombre de points : 8
• Nombre de types de points : 1
• Les points sont définis par leurs seules coordonnées : NCACAR=0
• Nombre de noeuds : 8
• Nombre de types de noeuds : 1
• Type des noeuds : les sommets, 1 d.l. par noeud, 'VN' pour u
• Points et noeuds coïncident partout : NCOPNP=1
• Fichier POBA : non nécessaire
• Blocage (S.D. BDCL) : u(noeud) = valeur
• Sous-programmes utilisateurs : oui

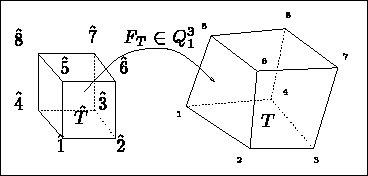

Figure: Elément HEXA 3Q1D

Coordonnées sur l'élément de référence:

INTEGRATION NUMERIQUE

-

Intégration de volume: Intégration numérique aux 8 sommets.

• npiv=8
• pour i=1,npiv
• pour i=1,8

-

Intégration de surface: Intégration numérique aux 4 sommets de la face.

• npis=4
• pour i=1,npis
• est le sommet i de la face concernée.

LES DONNEES A FOURNIR (en simple précision)

-

S.D. MILI:

• la matrice de masse , partie
  • la chaleur massique supposée constante par élément.
• la matrice de rigidité , partie

  le paramètre NOTEL permet de spécifier la nature du problème: isotrope (>0), anisotrope (<0 ).

  • matériau homogène isotrope : k
  • matériau anisotrope :
• la matrice de rigidité , partie
  • g(k) les npis coefficients de transfert aux points d'intégration
• le tableau des flux : comme pour pour si elle n'est pas calculée, rien sinon.

-

S.D. FORC: NDSM seconds membres.

• terme de volume , partie
  • i=1,NDSM; k=1,npiv; le cas de charge i au point d'intégration k.
• terme de surface , partie
  • i=1,NDSM; k=1,npis; le cas de charge i au point d'intégration k.

Remarques
