6.3 Profil de matrices TRPRXX

Le préprocesseur TRPRXX permet de dessiner le profil d'une matrice de type MUA, stockage profil, ou de type AMAT, stockage compact.

Le dessin consiste à tracer une petite croix (ou un carré) à la place de chaque coefficient de la matrice non nul. Cette place est determinée par l'indice de la ligne et de la colonne du coefficient considéré.

Remarque : les objets visualisés (matrices) sont considérés a priori comme non déformables.

Le menu de TRAKOU (module également appelé dans ce cas) est le suivant:

 ------------------------------------------------------------
 | 11 | NUMERO DU PERIPHERIQUE    |       1
 ------------------------------------------------------------
 | 20 | FICHIER CONTENANT LA S.D. |  t2mua
 ------------------------------------------------------------
 |    | EXTREMA DES LIGNES        |    0.0000000       370.0000
 ------------------------------------------------------------
 | 21 | EXTREMA SUR L'AXE DES X   |    0.0000000       370.0000
 ------------------------------------------------------------
 |    | EXTREMA DES COLONNES      |    -370.0000      0.0000000
 ------------------------------------------------------------
 | 21 | EXTREMA SUR L'AXE DES Y   |    -370.0000      0.0000000
 ------------------------------------------------------------
 | 30 | TAILLE DU DESSIN          |  AUTO
 ------------------------------------------------------------
 | 40 | SYMBOLES UTILISES         |  CROIX
 ------------------------------------------------------------
 | 60 | LEGENDE GENERALE          |  OUI
 ------------------------------------------------------------
 | 81 | EPAISSEUR DES TRAITS      |       1
 ------------------------------------------------------------

Pour chaque option, une valeur par défaut est proposée. Le tableau ci-dessus liste les choix automatiques retenus. Pour obtenir le tracé correspondant à cet état, on tape 0.

A chaque item correspondent une clé (un numéro) et un état. Pour modifier l'état, il suffit de taper la clé et de donner éventuellement (cf. introduction générale) les valeurs correspondant à l'état souhaité. La liste des clés est la suivante:

• Clé 11 : le numéro du périphérique.
• Clé 20 : le nom du FICHIER contenant la matrice. Pour changer de fichier, on activera cette clé et on donnera le nom du nouveau fichier à traiter.
• Clé 21 : les extrema de l'objet et du dessin. Les extrema de l'objet ne sont autres que le nombre de lignes et de colonnes de la matrice. Le dessin automatique dessinera donc le profil en partant de la première ligne (colonne) et en allant jusqu'à la dernière ligne (colonne). En activant cette clé, on pourra ne dessiner qu'un morceau de la matrice (i.e. faire un zoom).
• Clé 30 : le dessin sera PLEIN écran ou on donne sa taille en cm.
• Clé 40 : type des symboles tracés : CROIX (par défaut) si on désire des croix. En activant cette clé, on obtiendra des petits carrés.
• Clé 60 : la LEGENDE GENERALE (il y a une légende par défaut) concerne les indications portées sur la partie droite du dessin (cf. exemples: titre, date, nom du fichier, ...). En tapant 60, on indique que l'on ne veut pas de légende générale.
• Clé 81 : le choix de l'épaisseur des traits des symboles: 1 (par défaut).

Un dessin étant affiché à l'écran, on dispose d'un menu graphique analogue à celui de TRACXX auquel on se reportera.

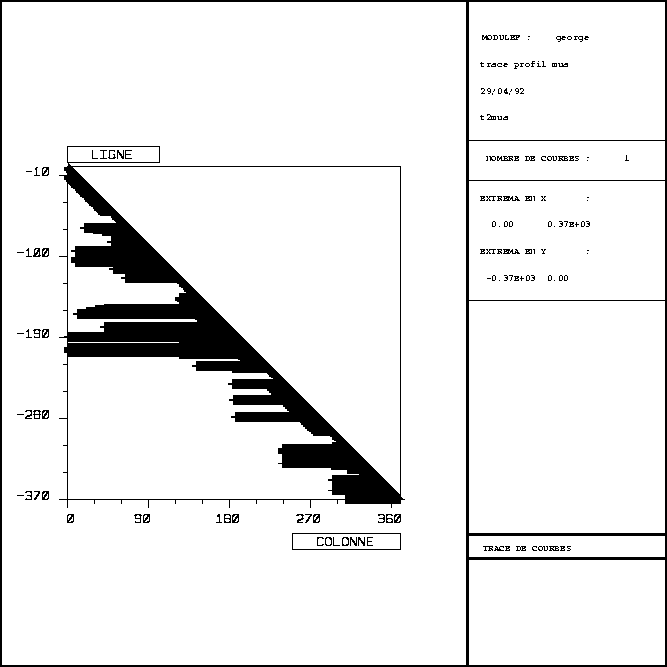

Un exemple de dessin de profil de matrice est donné sur la figure 6.1. Il s'agit de la matrice de rigidité du problème test 2 décrit dans [Guide Modulef - 2], matrice stockée sous forme profil dans une S.D. MUA.

Le dessin a été obtenu en tapant la séquence suivante:

• figure 6.1 : 'trace profil mua' -1 t2mua 0 8 2 bw ncadre nlogo x12 y12 ftrprof v


Figure 6.1: Exemple TRPRXX: profil de matrice (mode automatique)
