Points et lignes caractéristiques TRPOXX

Le préprocesseur TRPOXX permet de dessiner les points et les lignes caractéristiques décrites dans un fichier de données du module APNOPO (cf. [Guide Modulef - 3]). Cette visualisation permet dans certains cas, de détecter des erreurs au niveau de ces données.

Le dessin consiste à tracer à la place des points caractéristiques

et/ou au milieu des lignes caractéristiques

Le menu de TRPOIN (module appelé dans ce cas) est le suivant:

 ------------------------------------------------------------
 | 10 | TYPE DU DESSIN            |  POINTS CARACTERISTIQUES
 ------------------------------------------------------------
 | 11 | NUMERO DU PERIPHERIQUE    |       1
 ------------------------------------------------------------
 | 20 | FICHIER DE DONNEES        |  d2nopo.d
 ------------------------------------------------------------
 | 30 | TAILLE DU DESSIN          |  AUTO
 ------------------------------------------------------------
 | 40 | TYPE DES CARACTERES       |  HARD
 ------------------------------------------------------------
 | 50 | ITEMS TRACES              |  POINTS ( SYMBOLE )
 ------------------------------------------------------------
 | 60 | LEGENDE                   |  OUI
 ------------------------------------------------------------

Pour chaque option, une valeur par défaut est proposée. Le tableau ci-dessus liste les choix automatiques retenus. Pour obtenir le tracé correspondant à cet état, on tape 0.

A chaque item correspondent une clé (un numéro) et un état. Pour modifier l'état, il suffit de taper la clé et de donner éventuellement (cf. introduction générale) les valeurs correspondant à l'état souhaité. La liste des clés est la suivante:

Un dessin étant affiché à l'écran, on dispose d'un menu graphique analogue aux précédents hormis le choix 7:

Deux exemples de dessin sont donnés sur les figures 6.2 et 6.3. Il s'agit des données utilisées pour créer le maillage du test 2 décrit dans [Guide Modulef - 2].

Le premier dessin montre un zoom sur les points caractéristiques alors que la second dessin affiche les lignes caractéristiques avec leur numéro.

Les dessins ont été obtenus en tapant les séquences suivantes:


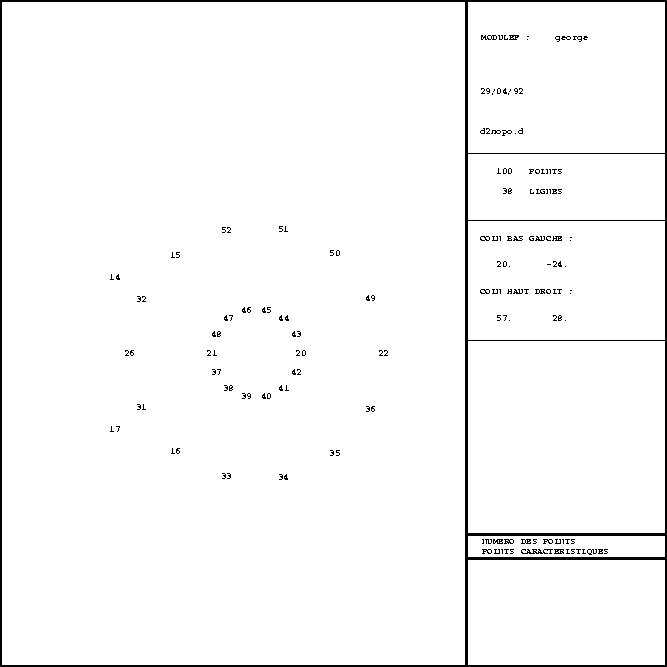

Figure: Exemple TRPOXX: zoom sur les points caractéristiques

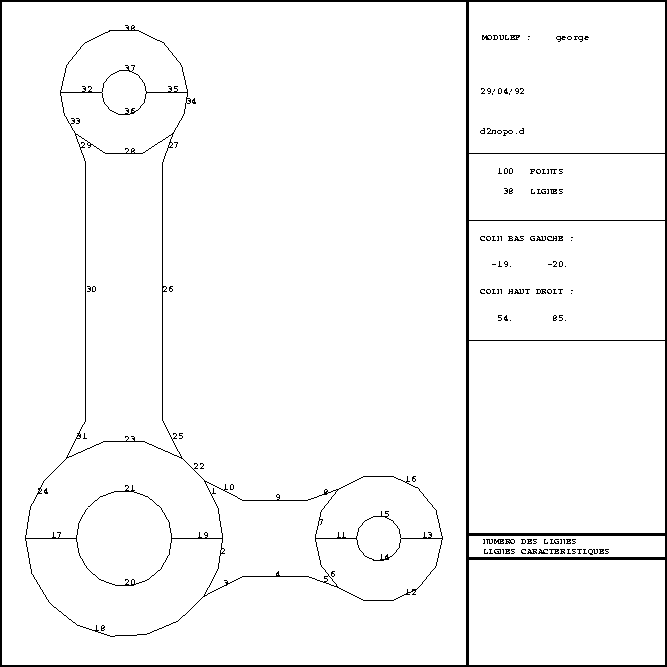

Figure: Exemple TRPOXX: numéros des lignes caractéristiques
