Test 6: Problème de mécanique des fluides

5.3.1 Description

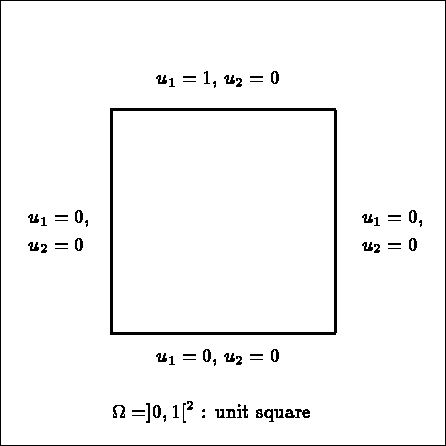

Figure: Cavité carrée avec paroi mobile

Le domaine est un carré unité avec comme conditions frontières, sur la frontière

et sur le reste de la frontière

On résout le problème de Navier-Stokes en l'initialisant par celui de Stokes avec le module NSQ2CA [37].

Pas de temps: 0.15
Nombre d'itérations: 47
Solution sauvée toutes les 20 itérations
Temps CPU sur Multics pour 50 itérations pour le calcul des pressions: 9 min 26 s.

But et limitations du module NSQ2CA:

Le but du module NSQ2CA est de résoudre les équations de Navier-Stokes bidimensionnelles pour un fluide visqueux incompressible.
Les données du problème dépendent du temps.
Les forces volumiques sont supposées nulles.
L'algorithme suivant est utilisé:
- La méthode des caractéristiques pour la discrétisation en temps.
- Une formulation variationnelle avec une base à divergence nulle pour résoudre le problème linéaire résultant de cette discrétisation.
- Discrétisation par éléments finis Q2 droit pour la vitesse, et éléments finis P1 discontinus pour la pression.
Remarque: La solution stationnaire du problème de Navier-Stokes, limite (i.e. ) du problème d'évolution, peut être obtenue par ce module. Dans ce cas, on commence les itérations avec un grand pas de temps qui est diminué jusqu'à la fin.

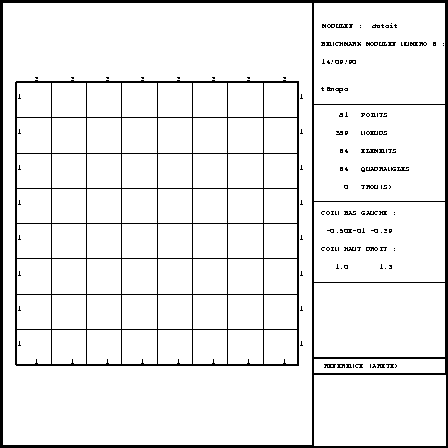

Le maillage est composé des 64 quadrangles réguliers de la figure 5.10.

Figure: Maillage suggéré

Le problème

Soit un domaine de (N = 2 ici) de frontière , alors le comportement du fluide visqueux est, dans , décrit par les équations de Navier Stokes:

où

est la vitesse

est la pression,

est la vitesse sur la frontière,

est la viscosité cinématique du fluide,

avec

: le nombre de Reynold, et
: la vitesse caractéristique et la longueur,

est la vitesse initiale.

On prend Re = 100

Exécuter le programme: D6NOXX

Modules utilisés APNOPO ... mailleur 2D [Guide Modulef - 3]

QUACOO ... maillage en quadrangles

ADPNOP ... addition des noeuds

GIBBS ... renumérotation

Bibliothèques utiles: NOP2, NOPO, UTSD, UTII

Fichier de données: D6NOPO.D

Structure de données de sortie: T6NOPO

Etape 2: Résolution du problème

Exécuter le programme: D6NSXX

Modules utilisés: NSQ2CA ... Navier-Stokes

PRP1Q2 ... calcul des pression Q2

Bibliothèques utiles: FLUI RESD, UTSD, UTII

Structures de données de sortie: T6VITE ... les 3 tableaux des vitesses aux itérations 20, 40 et a la solution,

T6PRES ... la pression P1 discontinue aux mêmes pas, et

T6PRQ2 ... La pression Q2 (valeurs aux 9 noeuds des quadrangles).

Les fonctions utilisateur FX et FY représentent la vitesse comme fonction de x et y et du numéro de référence de la frontière du domaine. Ces fonctions sont à la fin du programme D6NSXX contenu dans le fichier D6NSXX.F.

5.3.4 Convergence

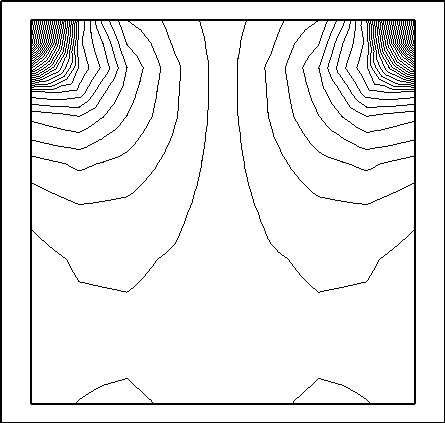

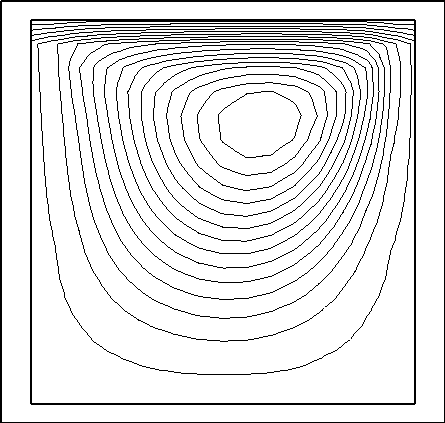

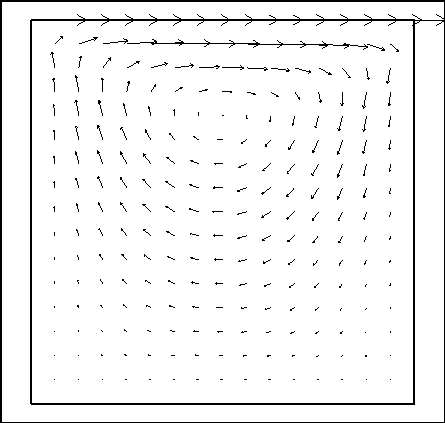

La solution aux itérations 20, 40, et enfin au temps 7.05 s. (itération 47) est:

Erreur Itération N° 20 Itération N° 40 Itération N° 47

Relative Temps = 3 sec Temps = 6 sec Temps = 7.05 sec

L¹

L²

L

La matrice occupe 933 mots.

Résultats

Les 3 S.D. B, itération 47, sont dans la bibliothèque TESD, dans les fichiers:

S6VITE.D: pour la vitesse
S6PRES.D: pour la pression P1
S6PRQ2.D: pour la pression Q2

La suite de cette section montre l'impression partielle ou totale des différentes S.D. créées aux différentes étapes de ce test.

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

     IMPRESSION DE LA S.D. NOPO DE NIVEAU  1

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
 TITRE                           : BENCHMARK MODULEF NUMERO 6 :
                                   NAVIER STOKES DANS UNE CAVITE CARREE
 DATE ET NOM UTILISATEUR         : 08/04/91  george
 TYPE DE LA STRUCTURE DE DONNEES : NOPO
 NIVEAU ET NUMERO D'ETAT         :      1     0
 NOMBRE DE TABLEAUX ASSOCIES     :      0


 TABLEAU  N O P 2
 ----------------
  CARACTERISTIQUES DU MAILLAGE

 DIMENSION DE L'ESPACE                  (NDIM ) :      2
 MAXIMUM DES NUMEROS DE REFERENCE       (NDSR ) :      2
 MAXIMUM DES NUMEROS DE SOUS-DOMAINE    (NDSD ) :      1
 NOEUDS ET POINTS NE COINCIDENT PAS    (NCOPNP) :      0
 NOMBRE D'ELEMENTS DU MAILLAGE          (NE   ) :     64
  NOMBRE DE QUADRANGLES                 (NQUA ) :     64
 NOMBRE D'ELEMENTS FRONTALIERS          (NEF  ) :     28
 NOMBRE DE NOEUDS                       (NOE  ) :    289
 NOMBRE DE NOEUDS PAR SEGMENT (HORS EXTREMITES) :      1
 NOMBRE DE NOEUDS INTERNES    :
  A CHAQUE  QUADRANGLE                  (ISEQ ) :      1
 NOMBRE DE POINTS                        (NP  ) :     81
 TYPE DES VALEURS DES COORDONNEES      (NTYCOO) : REEL1MOT
 DIFFERENCE MAX + 1 ENTRE 2 NOEUDS D'UN ELEMENT :     55
 NOMBRE D'ELEMENTS GROSSIERS           (NBEGM ) :      0
 NOMBRE DE MOTS DU TABLEAU NOP5        (LNOP5 ) :   1404
 AXES DE REFERENCE X,Y,Z               (NTACOO) :      1

 TABLEAU  N O P 4
 ----------------
  COORDONNEES DES POINTS


 -------------------------------------------------------------------------------
 | POINT |     X        |     Y       |   | POINT |     X        |     Y       |
 -------------------------------------------------------------------------------
 |     1 |  0.000000    | 0.000000    |   |     2 |  0.000000    | 0.250000    |
 |     3 |  0.000000    | 0.500000    |   |     4 |  0.000000    | 0.750000    |
 |     5 |  0.000000    |  1.00000    |   |     6 |  0.250000    | 0.000000    |
 |     7 |  0.250000    | 0.250000    |   |     8 |  0.250000    | 0.500000    |
 |     9 |  0.250000    | 0.750000    |   |    10 |  0.250000    |  1.00000    |
 --------------------------------------- ---------------------------------------



 TABLEAU  N O P 5
 ----------------
  DESCRIPTIF DES ELEMENTS


 | ELEMENT :      1 | QUADRANGLE   | S-D :   1 | NOMBRE DE MOTS ASSOCIES :  9

 NOMBRE DE  NOEUDS :  9 :        1       35       37        5        2       36
                                 6        3        4
 NOMBRE DE  POINTS :  4 :        1       26       66       29
  REFERENCE DES ARETES  :        1        0        0        1
  REFERENCE DES SOMMETS :        1        1        0        1


.
.
 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

     IMPRESSION DE LA S.D. B    DE NIVEAU  1     (T6VITE)

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
 TITRE                           :
 DATE ET NOM UTILISATEUR         : 08/04/91  george
 TYPE DE LA STRUCTURE DE DONNEES : B
 NIVEAU ET NUMERO D'ETAT         :      1     0
 NOMBRE DE TABLEAUX ASSOCIES     :      0


 TABLEAU  B 2
 ------------
 TYPE DU TABLEAU                             (NTYT) :      2
 NOMBRE DE SES INDICES ET LEURS MAXI       (NIND..) :      2     1   578
 TRAITEMENT (1:PAGES DE MEME TAILLE,0:SINON) (NCOD) :      1
 NOMBRE DE PAGES DU TABLEAU B4              (NBLOC) :      1
 NOMBRE DE NOEUDS                             (NOE) :    289
 NOMBRE DE TABLEAUX B4 DANS CETTE S.D.     (NBBLOC) :      3
 NOMBRE CONSTANT DE D.L. PAR NOEUD OU 0        (ND) :      2
 NOMBRE DE D.L. OU LONGUEUR D'UNE PAGE DE B4 (NTDL) :    578
 CODE DE STOCKAGE DE B                     (NCODSB) :     -1

 TABLEAU  B 3
 ------------
  POINTEUR SUR LA DERNIERE LIGNE DE CHAQUE PAGE DE B


     1           0     2         578

 TABLEAU B4(NDSM,NTDL) NUMERO :      1
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
          |   2 |        2  |    0.000000
 |      2 |   1 |        3  |    0.000000
          |   2 |        4  |    0.000000
 |      3 |   1 |        5  |    0.000000
          |   2 |        6  |    0.000000
 |      4 |   1 |        7  |   -0.873772E-03
          |   2 |        8  |    0.842329E-03
 |      5 |   1 |        9  |    0.000000
          |   2 |       10  |    0.000000

 TABLEAU B4(NDSM,NTDL) NUMERO :      2
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
          |   2 |        2  |    0.000000
 |      2 |   1 |        3  |    0.000000
          |   2 |        4  |    0.000000
 |      3 |   1 |        5  |    0.000000
          |   2 |        6  |    0.000000
 |      4 |   1 |        7  |   -0.888998E-03
          |   2 |        8  |    0.832968E-03
 |      5 |   1 |        9  |    0.000000
          |   2 |       10  |    0.000000

 TABLEAU B4(NDSM,NTDL) NUMERO :      3
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
          |   2 |        2  |    0.000000
 |      2 |   1 |        3  |    0.000000
          |   2 |        4  |    0.000000
 |      3 |   1 |        5  |    0.000000
          |   2 |        6  |    0.000000
 |      4 |   1 |        7  |   -0.983558E-03
          |   2 |        8  |    0.929105E-03
 |      5 |   1 |        9  |    0.000000
          |   2 |       10  |    0.000000

.
.

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

     IMPRESSION DE LA S.D. B    DE NIVEAU  2   (T6PRES)

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
 TITRE                           :
 DATE ET NOM UTILISATEUR         : 08/04/91  george
 TYPE DE LA STRUCTURE DE DONNEES : B
 NIVEAU ET NUMERO D'ETAT         :      2     0
 NOMBRE DE TABLEAUX ASSOCIES     :      0


 TABLEAU  B 2
 ------------
 TYPE DU TABLEAU                             (NTYT) :      2
 NOMBRE DE SES INDICES ET LEURS MAXI       (NIND..) :      2     1   192
 TRAITEMENT (1:PAGES DE MEME TAILLE,0:SINON) (NCOD) :      1
 NOMBRE DE PAGES DU TABLEAU B4              (NBLOC) :      1
 NOMBRE DE NOEUDS                             (NOE) :     64
 NOMBRE DE TABLEAUX B4 DANS CETTE S.D.     (NBBLOC) :      3
 NOMBRE CONSTANT DE D.L. PAR NOEUD OU 0        (ND) :      3
 NOMBRE DE D.L. OU LONGUEUR D'UNE PAGE DE B4 (NTDL) :    192
 CODE DE STOCKAGE DE B                     (NCODSB) :     -1

 TABLEAU  B 3
 ------------
  POINTEUR SUR LA DERNIERE LIGNE DE CHAQUE PAGE DE B


     1           0     2         192

 TABLEAU B4(NDSM,NTDL) NUMERO :      1
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |   -0.830884E-02
          |   2 |        2  |    0.843354E-02
          |   3 |        3  |    0.000000
 |      2 |   1 |        4  |   -0.364164E-02
          |   2 |        5  |    0.131478E-01
          |   3 |        6  |   -0.115603E-02
 |      3 |   1 |        7  |   -0.170311E-01
          |   2 |        8  |    0.475959E-02
          |   3 |        9  |    0.124966E-02
 |      4 |   1 |       10  |   -0.344920E-02

 TABLEAU B4(NDSM,NTDL) NUMERO :      2
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |   -0.781133E-02
          |   2 |        2  |    0.778977E-02
          |   3 |        3  |    0.000000
 |      2 |   1 |        4  |   -0.406640E-02
          |   2 |        5  |    0.120007E-01
          |   3 |        6  |   -0.961857E-03
 |      3 |   1 |        7  |   -0.160561E-01
          |   2 |        8  |    0.915468E-03
          |   3 |        9  |    0.164742E-02
 |      4 |   1 |       10  |   -0.450665E-02

 TABLEAU B4(NDSM,NTDL) NUMERO :      3
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |   -0.801085E-02
          |   2 |        2  |    0.795096E-02
          |   3 |        3  |    0.000000
 |      2 |   1 |        4  |   -0.321434E-02
          |   2 |        5  |    0.123081E-01
          |   3 |        6  |   -0.109873E-02
 |      3 |   1 |        7  |   -0.161097E-01
          |   2 |        8  |   -0.420842E-03
          |   3 |        9  |    0.183181E-02
 |      4 |   1 |       10  |   -0.344618E-02


.
.

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

     IMPRESSION DE LA S.D. B    DE NIVEAU  3   (T6PRQ2)

 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
 TITRE                           :
 DATE ET NOM UTILISATEUR         : 08/04/91  george
 TYPE DE LA STRUCTURE DE DONNEES : B
 NIVEAU ET NUMERO D'ETAT         :      3     0
 NOMBRE DE TABLEAUX ASSOCIES     :      0


 TABLEAU  B 2
 ------------
 TYPE DU TABLEAU                             (NTYT) :      2
 NOMBRE DE SES INDICES ET LEURS MAXI       (NIND..) :      2     1   289
 TRAITEMENT (1:PAGES DE MEME TAILLE,0:SINON) (NCOD) :      1
 NOMBRE DE PAGES DU TABLEAU B4              (NBLOC) :      1
 NOMBRE DE NOEUDS                             (NOE) :    289
 NOMBRE DE TABLEAUX B4 DANS CETTE S.D.     (NBBLOC) :      4
 NOMBRE CONSTANT DE D.L. PAR NOEUD OU 0        (ND) :      1
 NOMBRE DE D.L. OU LONGUEUR D'UNE PAGE DE B4 (NTDL) :    289
 CODE DE STOCKAGE DE B                     (NCODSB) :     -1

 TABLEAU  B 3
 ------------
  POINTEUR SUR LA DERNIERE LIGNE DE CHAQUE PAGE DE B


     1           0     2         289

 TABLEAU B4(NDSM,NTDL) NUMERO :      1
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
 |      2 |   1 |        2  |   -0.519302E-03
 |      3 |   1 |        3  |    0.527096E-03
 |      4 |   1 |        4  |    0.779354E-05
 |      5 |   1 |        5  |    0.144940E-02
 |      6 |   1 |        6  |    0.657526E-03
 |      7 |   1 |        7  |    0.214208E-02
 |      8 |   1 |        8  |    0.107764E-02
 |      9 |   1 |        9  |    0.288912E-02
 |     10 |   1 |       10  |    0.145768E-02

 TABLEAU B4(NDSM,NTDL) NUMERO :      2
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
 |      2 |   1 |        2  |   -0.488208E-03
 |      3 |   1 |        3  |    0.486861E-03
 |      4 |   1 |        4  |   -0.134727E-05
 |      5 |   1 |        5  |    0.136779E-02
 |      6 |   1 |        6  |    0.621930E-03
 |      7 |   1 |        7  |    0.181907E-02
 |      8 |   1 |        8  |    0.815563E-03
 |      9 |   1 |        9  |    0.225265E-02
 |     10 |   1 |       10  |    0.954031E-03

 TABLEAU B4(NDSM,NTDL) NUMERO :      3
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
 |      2 |   1 |        2  |   -0.500678E-03
 |      3 |   1 |        3  |    0.496935E-03
 |      4 |   1 |        4  |   -0.374275E-05
 |      5 |   1 |        5  |    0.138654E-02
 |      6 |   1 |        6  |    0.632771E-03
 |      7 |   1 |        7  |    0.175291E-02
 |      8 |   1 |        8  |    0.746048E-03
 |      9 |   1 |        9  |    0.206836E-02
 |     10 |   1 |       10  |    0.794842E-03

 TABLEAU B4(NDSM,NTDL) NUMERO :      4
 -------------------------------------

  TABLEAU B4(NDSM,NTDL) PAGINE EN 1 OU PLUSIEURS PAGES
  ----------------------------------------------------
  PAGE     1
  ----------
 ------------------------------------------------------
 | NOEUD  | DL  | DL GLOBAL |  LE (LES) CAS DE CHARGE |
 ------------------------------------------------------
 |      1 |   1 |        1  |    0.000000
 |      2 |   1 |        2  |   -0.506843E-03
 |      3 |   1 |        3  |    0.502850E-03
 |      4 |   1 |        4  |   -0.399328E-05
 |      5 |   1 |        5  |    0.140208E-02
 |      6 |   1 |        6  |    0.640137E-03
 |      7 |   1 |        7  |    0.177119E-02
 |      8 |   1 |        8  |    0.754146E-03
 |      9 |   1 |        9  |    0.208460E-02
 |     10 |   1 |       10  |    0.801812E-03

5.3.6 Post-traitement

Les procédures pour tracer les vitesses, lignes d'isopression et d'isovitesses sont les suivantes:

Dessin des vitesses

Les vitesses Q2 sont dans le fichier T6VITE. Le tracé de la distribution des vitesses est obtenu en utilisant le préprocesseur TRMCXX [Guide Modulef - 6] (figure 5.11). Avant d'exécuter TRMCXX, il est nécessaire de construire les structures de données MAIL et COOR associées à la structure de données NOPO du maillage Q2.

Etape 1:

Appeler le préprocesseur: COMAXX

Fichier de données: D6COMA ... de la bibliothèque TESD

Structures de données de sortie: T6MAIL

T6COOR

Etape 2:

Appeler le préprocesseur: TRMCXX

Structures de données d'entrée: T6MAIL

T6COOR

T6VITE

Figure: Vitesses (tracé dû à TRMCXX)

Dessin des lignes d'isopressions

La pression Q2 est dans le fichier T6PRQ2. Le dessin des isopressions est obtenu en utilisant le préprocesseur TRMCXX [Guide Modulef - 6] (figure 5.12). Comme ci-dessus, les structures de données MAIL et COOR sont nécessaires en entrée du préprocesseur TRMCXX.

Appeler le préprocesseur: TRMCXX

Structures de données d'entrée: T6MAIL

T6COOR

T6PRQ2

Figure: Isopressions (tracé dû à TRMCXX)

Dessin des lignes d'isovitesses

Les isovitesses sont calculées à partir des vitesses en résolvant le système:

où

: est le champ des vitesses,
: est la vitesse, et
: est la tangente.

Remarque: Dans le cas où sur une portion de la frontière, on doit imposer que sur et la condition de Neumann précédente sur le reste de la frontière.

Un système mieux conditionné est obtenu qui admet une solution unique. Le système est résolu par les mêmes préprocesseurs que ceux d'un problème thermique avec l'élément QUAD 2Q2D:

Etape 1: Interpolation [Guide Modulef - 4]

Appeler le préprocesseur: COMAXX

Elément fini: QUAD 2Q2D

Fichier de données: D6COMA.D ... de la bibliothèque TESD

Structures de données de sortie: T6MAIL

T6COOR

Etape 2: Description des données [Guide Modulef - 4]

Appeler le préprocesseur: FOMIXX

Fichier de données: D6FOMI.D ... de la bibliothèque TESD

Structures de données de sortie: T6FORC

T6MILI

Etape 3: Calcul des tableaux élémentaires [Guide Modulef - 4]

Exécuter le programme: D6CAXX ... de la bibliothèque TEST

Structures de données d'entrée: T6MAIL

T6COOR

T6MILI

T6FORC

T6VITE

Structure de données de sortie: T6TAE

Etape 4: Description des conditions de frontière [Guide Modulef - 4]

Appeler le préprocesseur: COBDXX

Fichier de données: D6BDCL.D ... de la bibliothèque TESD

Structure de données de sortie: T6BDCL

Etape 5: Solution [Guide Modulef - 5]

Appeler le préprocesseur: CHOLXX

Fichier de données: D6B.D ... de la bibliothèque TESD

Structure de données de sortie: T6B

Le tracé des isovitesses est obtenu via le préprocesseur TRMCXX:

Appeler le préprocesseur: TRMCXX

Structures de données d'entrée: T6MAIL

T6COOR

T6B

Figure 5.13: Isovitesses

Suiv.: Partie III: Installation Sup.: 5 Tests batch Préc.: Test 5: Problème d'élasticité Table des matières

Exécuter le programme:	D6NOXX

Modules utilisés	APNOPO	... mailleur 2D [Guide Modulef - 3]
	QUACOO	... maillage en quadrangles
	ADPNOP	... addition des noeuds
	GIBBS	... renumérotation
Bibliothèques utiles:	NOP2, NOPO, UTSD, UTII

Fichier de données:	D6NOPO.D
Structure de données de sortie:	T6NOPO

Exécuter le programme:	D6NSXX

Modules utilisés:	NSQ2CA	... Navier-Stokes
	PRP1Q2	... calcul des pression Q2
Bibliothèques utiles:	FLUI RESD, UTSD, UTII

Structures de données de sortie:	T6VITE	... les 3 tableaux des vitesses aux itérations 20, 40 et a la solution,
	T6PRES	... la pression P1 discontinue aux mêmes pas, et
	T6PRQ2	... La pression Q2 (valeurs aux 9 noeuds des quadrangles).

Erreur	Itération N° 20	Itération N° 40	Itération N° 47
Relative	Temps = 3 sec	Temps = 6 sec	Temps = 7.05 sec

L¹
L²
L

Appeler le préprocesseur:	COMAXX

Fichier de données:	D6COMA	... de la bibliothèque TESD
Structures de données de sortie:	T6MAIL
	T6COOR

Appeler le préprocesseur:	TRMCXX

Structures de données d'entrée:	T6MAIL
	T6COOR
	T6VITE

Appeler le préprocesseur:	COMAXX
Elément fini:	QUAD 2Q2D

Fichier de données:	D6COMA.D	... de la bibliothèque TESD
Structures de données de sortie:	T6MAIL
	T6COOR

Appeler le préprocesseur:	FOMIXX

Fichier de données:	D6FOMI.D	... de la bibliothèque TESD
Structures de données de sortie:	T6FORC
	T6MILI

Exécuter le programme:	D6CAXX	... de la bibliothèque TEST


Structures de données d'entrée:	T6MAIL
	T6COOR
	T6MILI
	T6FORC
	T6VITE
Structure de données de sortie:	T6TAE

Appeler le préprocesseur:	COBDXX

Fichier de données:	D6BDCL.D	... de la bibliothèque TESD
Structure de données de sortie:	T6BDCL
