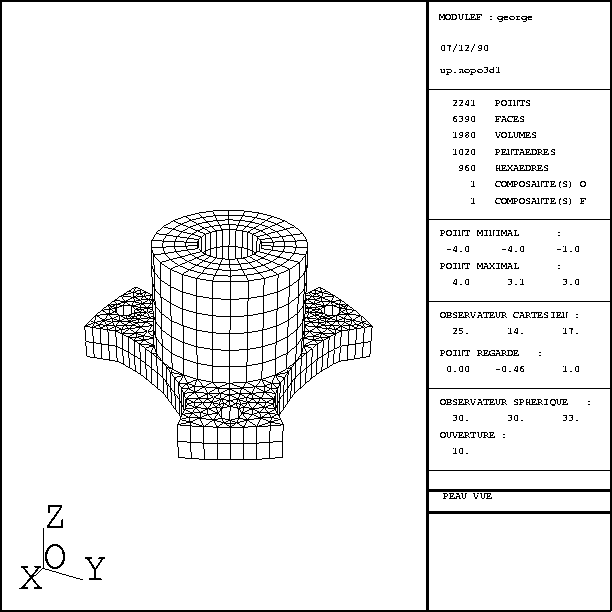

Il s'agit de mailler le domaine de la figure 2.5. Celui-ci présente des symétries, aussi seule une partie est étudiée. Par ailleurs, il est de topologie cylindrique.
Sont présentés ci-après:

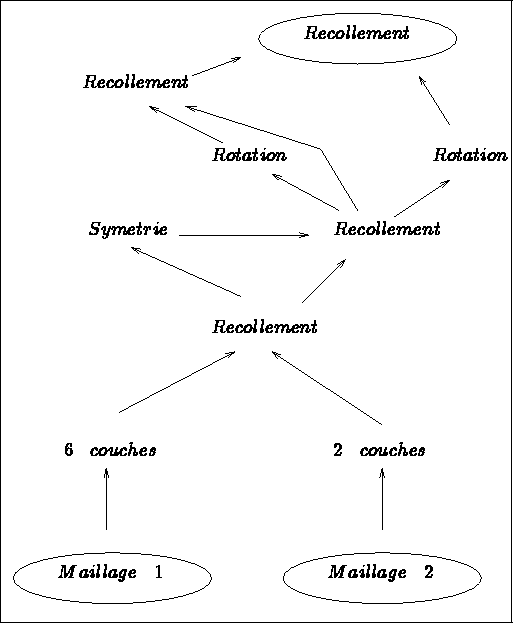

Figure: Arbre de l'enchaînement
up6.bas.psfig:depart2DMaillage unup6.haut.psfig:depart2D1Maillage deux
Le fichier de données utilisé par APNOXX pour créer les 2 maillages 2D servant de base:
'TEST 3D ' COURBES 1 $ IMPRE COURBE01(X,Y)= (X-7.)**2+(Y+3.975094)**2-36.; COURBE02(X,Y)= X**2+(Y-4.)**2-64.; COURBE03(X,Y)= X**2+Y**2-2.05**2; COURBE04(X,Y)= X**2+Y**2-0.85**2; COURBE05(X,Y)= X**2+(Y+3.4)**2-0.09; FIN 'POINTS ' 1 11 $ IMPRE NPOINT $ $ NOP NOREF(NOP) X(NOP). Y(NOP). $ 1 2 0.000000E+00 -.400000E+01 2 2 0.130000E+01 -.389367E+01 3 1 0.107976E+01 -.300000E+01 4 1 0.131722E+01 -.205000E+01 5 1 0.177535E+01 -.102500E+01 6 4 0.736122E+00 -.425000E+00 7 4 0.000000E+00 -.850000E+00 8 3 0.000000E+00 -.205000E+01 9 5 0.000000E+00 -.310000E+01 10 5 0.000000E+00 -.370000E+01 11 5 0.300000E+00 -.340000E+01 'LIGNE ' 1 12 $ IMPRE NDLM $ $ NOLIG NOELIG NEXTR1 NEXTR2 NOREFL NFFRON RAISON $ 1 5 1 2 2 10 0.100000E+01 2 5 2 3 1 0 0.100000E+01 3 5 4 3 1 10 0.100000E+01 4 5 5 6 0 0 0.100000E+01 5 6 7 6 4 10 0.100000E+01 6 5 7 8 0 0 0.100000E+01 7 5 8 9 0 0 0.100000E+01 8 3 11 9 5 10 0.100000E+01 9 3 10 11 5 10 0.100000E+01 10 3 1 10 0 0 0.100000E+01 11 6 8 5 3 10 0.100000E+01 12 5 4 5 0 0 0.100000E+01 'TRIH ' 1 0 1 9 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 1 2 3 12 11 7 8 9 10 1 0 1 $ NCOMP NBRINT IOPT $ 9 $ COMPOSANTE $ 'REGU ' 1 0 1 $ IMPRE NIVO1 NIVO2 'QUAC ' 1 2 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 6 11 4 5 5 1 $ IMAX NQUAD 'RECO ' 1 1 2 3 0.10000E-02 1 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SAUV ' 1 3 0 $ IMPRE NINOPO NTNOPO UP6.BAS.NOPO $ NOM FICHIER 'SAUV ' 1 2 0 $ IMPRE NINOPO NTNOPO UP6.HAUT.NOPO $ NOM FICHIER 'F '
'
Le fichier de données utilisé par APN3XX pour créer le maillage 3D final: on reconnaîtra les mots-clés INTR, MA23, RECO, SYMP, ROTA, SAUV et FIN qui permettent de spécifier les opérations à effectuer pour obtenir le maillage final:
'EXEMPLE_UP6.2D==>UP. ' 'INTR ' 1 0 $ IMPRE NINOPO ( SD EXTERIEURE ) UP6.BAS.NOPO $ NOM DU FICHIER 'MA23 ' 1 0 1 $ IMPRE NIVO2D NIVO3D $ === DEFINITION DE LA FONCTION === TRAN 2 $ SECTION SUPERIEURE 0.0000000E+00 0.0000000E+00 0.5000000E+00 $ VECTEUR TRANSLATION BASE -1.000000 FIN $ FIN DE LA DEFINITION DE LA FONCTION $ =========== LES OPTIONS ========= $ ======= APPEL DU MAILLEUR ======= GO 'INTR ' 1 2 $ IMPRE NINOPO ( SD EXTERIEURE ) UP6.HAUT.NOPO $ NOM DU FICHIER 'MA23XX ' 1 2 3 $ IMPRE NIVO2D NIVO3D $ === DEFINITION DE LA FONCTION === TRAN 6 $ SECTION SUPERIEURE 0.0000000E+00 0.0000000E+00 0.5000000E+00 $ VECTEUR TRANSLATION FIN $ FIN DE LA DEFINITION DE LA FONCTION $ =========== LES OPTIONS ========= $ ======= APPEL DU MAILLEUR ======= GO 'RECO ' 1 1 3 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SYMP ' 1 4 5 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.1000000E+01 0.0000000E+00 0.0000000E+00 0.0000000E+00$ A. B. C. D. 'RECO ' 1 4 5 6 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'ROTA ' 1 6 7 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.0000000E+00 0.0000000E+00 0.1000000E+01 $ AXE DE ROTATION 0.1200000E+03 0.0000000E+00 0.0000000E+00 0.0000000E+00$ TETA. X. Y. Z. 'ROTA ' 1 6 8 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.0000000E+00 0.0000000E+00 0.1000000E+01 $ AXE DE ROTATION -0.1200000E+03 0.0000000E+00 0.0000000E+00 0.0000000E+00$ TETA. X. Y. Z. 'RECO ' 1 6 8 9 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'RECO ' 1 9 7 10 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SAUV ' 1 10 0 $ IMPRE NINOPO NTNOPO UP.NOPO3D1 $ NOM DU FICHIER 'F ''
