Suit la liste alphabétique des modules de modification de maillages (en premier est rappelé l'utilitaire INITI).
INITI :
----------
But : Initialiser les variables utiles à toute utilisation d'un module de la bibliothèque Modulef, en particulier initialisation de la gestion dynamique. L'appel de cet utilitaire est donc indispensable dans tout programme principal écrit par un utilisateur.
Appel de l'utilitaire :
CALL INITI (M,LM,IMPRE,NNN)
avec :
Données:
Ce sous-programme lit un TITRE selon les règles du format libre.
Remarque :
Le sous-programme INITIS a les mêmes arguments que INITI et remplit le même rôle mais ne demande pas de titre.
ADPNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Définir les noeuds des éléments quand ils différent des sommets de ceux-ci. Ce module permet donc d'ajouter des noeuds sur les arêtes, les faces ou à l'intérieur des éléments; de plus il permet de préciser si les sommets sont des noeuds.
A partir d'un maillage de départ de type P1 i.e. noeuds = sommets, le module produit la liste des noeuds en affectant un numéro à chacun de ceux-ci (la position exacte des noeuds sera calculée par le module d'interpolation); cette opération est effectuée afin de permettre une renumérotation optimale des noeuds.
Pour des raisons de compatibilité, le nombre de noeuds dans un triangle ou sur une face triangulaire doit être 1 ou un multiple de 3, de même dans un quadrangle ou sur une face quadrangulaire il peut être 1 ou un multiple de 4.
Appel du module :
Mot-clé ADPO de APNOPO (cas 2D) ou de APNOP3 (cas 3D)
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL ADPNOP (M,ISEG,ISET,ISEQ,ISETE,ISEPE,ISEHE,NOESOM,
. NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
AFFNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Affiner un maillage de type P1 autour de sommets dont on donne la liste. Ce module permet plusieurs affinages successifs autour d'un même sommet, il suffit de le répéter autant de fois que voulu dans la liste des sommets fournie en donnée.
La méthode n'est programmée que dans le cas bidimensionnel.

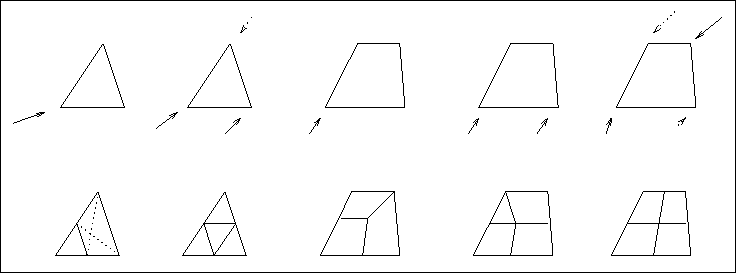

Figure 4.4: Affinage autour de sommets
Selon le type de l'élément dont au moins un point est donné dans la liste des points à traiter et selon la position des sommets à considérer plusieurs cas sont rencontrés (voir la figure 4.4).
Appel du module :
Mot-clé AFFL de APNOPO (cas 2D)
Ou appel classique :
Dimensionner le tableau M (dans le common blanc) et les tableaux NSAT et NNFRON, déclarer le logique FONINT, déclarer l'external FFRONT, appeler INITI
CALL AFFNOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,NQUAD,LSAT,
. NSAT,NBFRON,NNFRON,FONINT,FFRONT)
avec :
Remarque :
la fonction FFRONT est celle définie au chapitre 1.
affini.psfig:aff2Maillage initialaffout.psfig:aff21Après affinage
AIGUNO : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Supprimer les angles obtus d'un maillage bidimensionnel composé de triangles.
Appel du module :
Mot-clé AIGU de APNOPO (cas 2D)
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL AIGUNO (M,NOPTION,NITER,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
Remarque :
En tableau associé, de nom IFRO, de type entier et de longueur NP+1 où NP est le nombre de sommets du maillage, sont stockées les informations suivantes:
AKHHAT : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Renuméroter les noeuds ou les noeuds et les éléments d'un maillage. La méthode employée est celle de Akhras et Gouri d'Hatt.
Appel du module :
Appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL AKHHAT (M,NOCODE,NITER,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
Remarque :
voir également le module GIBBS.
CLNO** :
---------------
But : Les utilitaires CLNO5C , CLNOIA , CLNOIN et CLNOPO permettent de lire de façon aisée le tableau NOP5 d'une S.D. NOPO afin d'en extraire telle ou telle information sans se soucier de la gestion des adresses des éléments contenus dans ce tableau.
CLNO5C :
Avec en entrée NDIM, NCOPNP, le tableau NOP5, l'adresse IA d'un élément et le tableau NOP4, cet utilitaire permet de connaître NCGE, NDSDE, NNO et NONO(.) le nombre et la liste des noeuds de l'élément concerné, NPO et NOPOI(.) le nombre et la liste de ses points ainsi que leurs coordonnées.
Dimensionner les tableaux NONO, NOPOI, COORP et appeler CLNO5C comme suit:
CALL CLNO5C (NDIM,NCOPNP,NOP5,IA,NCGE,NDSDE,NNO,NONO,
. NPO,NOPOI,NOP4,COORP)
avec :
)
CLNOIA :
Avec en entrée NCOPNP, le tableau NOP5 et l'adresse IA d'un élément, cet utilitaire permet de connaître NCGE, NPO et NOPOI(.) le nombre et la liste des points de l'élément ainsi que IAS, IAR, IAF les adresses dans NOP5 des références des points, arêtes et faces de cet élément.
Dimensionner le tableau NOPOI et appeler CLNOIA comme suit:
CALL CLNOIA (NCOPNP,NOP5,IA,NCGE,IAS,IAR,IAF,NPO,NOPOI)
avec :
CLNOIN :
Similaire à CLNOIA, cet utilitaire permet de connaître NNO et NONO(.) le nombre et la liste des noeuds de l'élément.
Dimensionner le tableau NONO et appeler CLNOIN comme suit:
CALL CLNOIN (NCOPNP,NOP5,IA,NCGE,IAS,IAR,IAF,NPO,NNO,NONO)
avec :
CLNOPO :
Très similaire à CLNO5C, cet utilitaire utilise le super-tableau M et non directement le tableau NOP5. Il permet de connaître NCGE, NDSDE, NNO et NONO(.) le nombre et la liste des noeuds de l'élément concerné, NPO et NOPOI(.) le nombre et la liste de ses points, leurs coordonnées et les références des sommets arêtes et faces de cet élément.
Dimensionner les tableaux NONO, NOPOI, NREF, COORP et appeler CLNOPO comme suit:
CALL CLNOPO (M,M,IA2,IA4,IA,NCGE,NDSDE,NNO,NONO,
. NPO,NOPOI,COORP,NREF)
avec :
)
Remarques :
Un exemple :
SUBROUTINE REFNOP(M,XM,DM,NFNOPE,NINOPE,NREFE,INDIC,LINDIC)
C +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
.
.
.
C
C ------ ADRESSAGES ------
C ON MAJORE LE NBRE DE NOEUDS ( DONC DE POINTS ) PAR 20 ...
C
NDIM = M(IANOP2)
NOE23 = NDIM * 20
CALL READRE(2,'XCOO',IACOO,NOE23,M,NRET)
NOE2 = 2 * 20
CALL READRE(1,'AUX ',IANOE,NOE2,M,NRET)
IAPOI = IANOE + 20
LREF = 26
CALL READRE(1,'NREF',IAREF,LREF,M,NRET)
C
LINDIC = 0
IANOP5 = M( ICNOPO + 17 )
IA = IANOP5
DO 10 J=1,NE
CALL CLNOPO(M,M,IANOP2,IANOP4,IA,NCGE,NDSDE,NNO,M(IANOE),
+ NPO,M(IAPOI),XM(IACOO),M(IAREF))
LONG = NTOT(NCGE)
ITEST = 0
DO 1 K=1,LONG
IF ( M(IAREF+K-1) .NE. 0 ) ITEST = 1
1 CONTINUE
IF ( ITEST .EQ. 0 ) GO TO 10
IDEB = LONG - NFAC(NCGE) + 1
IF ( NDIM .EQ. 2) IDEB = LONG - NARE(NCGE) + 1
DO 2 K=IDEB,LONG
IF ( M(IAREF+K-1) .NE. NREFE ) GO TO 2
LINDIC = LINDIC + 1
INDIC(LINDIC) = J
GO TO 3
2 CONTINUE
3 CONTINUE
10 CONTINUE
.
.
.
END
COULE1 : S.D.E. NOPO
------------- S.D.S. NOPO
But : Renuméroter les éléments d'un maillage de façon à former des ensembles disjoints d'éléments. La méthode revient donc à colorier judicieusement les éléments afin que 2 éléments voisins n'aient pas la même couleur.
Le but de ce traitement est de permettre des calculs vectoriels et/ou parallèles, par exemple au niveau du calcul des matrices associées aux éléments.
Appel du module :
Mot-clé COUL de APNOPO (cas 2D) ou de APNOP3 (cas 3D) ou encore appel via le préprocesseur COULXX.
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier COURB de longueur NLC, appeler INITI
CALL COULE1 (M,M,NFNOPE,NINOPE,NFNOPS,NINOPS,
. LVECT,NOMCOU,COURB,NLC)
avec :
Remarque :
Le tableau associé contient un pointeur sur les couleurs, il indique que les éléments
à
sont dans la couleur 1, etc.
DEFNOP : S.D.E. NOPO et B
--------------- S.D.S. NOPO
But : Construire la déformée d'un maillage (S.D.E. NOPO) en ajoutant aux coordonnées des sommets des éléments les valeurs d'un champ de déplacements (S.D.E. B). Il s'agit donc d'un post-traitement d'un problème en élasticité 2 ou 3D. Le résultat est une S.D. NOPO que l'on peut visualiser.
La méthode fonctionne pour les éléments de type Lagrange ou pour ceux dont les 2 (en 2D) ou 3 (en 3D) premiers d.l. correspondent à des déplacements.
Appel du module :
Via le préprocesseur DEFNXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL DEFNOP (M,M,M,NFNOPE,NINOPE,NFB,NIB,RAPORT,NO,
. NFNOPS,NINOPS,NFNDL1,NINDL1)
avec :
DILNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire la déformée d'un maillage (S.D.E. NOPO) par dilatation anisotrope. La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Mot-clé DILA de APNOPO (2D) ou APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer les tableaux entiers NNF et NNDSD de longueur 2 (si non utilisés) ou 2 LNNF et 2 LNDSD (voir ci-dessous), appeler INITI
CALL DILNOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,A,B,C,X0,Y0,Z0,
. LNNF,NNF,LNDSD,NNDSD)
avec :
Si = NNF(1,j) et = NNF(2,j) alors les items de numéro (j-ème numéro à modifier)
auront dans la S.D.S. le numéro
DTRI3D : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Découper les éléments d'un maillage 3D composé de tétraèdres, pentaèdres et d'hexaèdres en tétraèdres sans rajouter de points.
La S.D.E. est de type Lagrange P1.
Appel du module :
Mot-clé TETR de APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL DTRI3D (M,NFNOPE,NINOPE,NFNOPS,NINOPS,IOPT)
avec :
ELIMNO : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Eliminer un ou plusieurs éléments d'une S.D.E. de type NOPO et créer la S.D.S. de type NOPO correspondante.
Appel du module :
Via le préprocesseur ELIMXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau LISTE et appeler INITI
CALL ELIMNO (M,NFNOPE,NINOPE,NBRE,LISTE,NFNOPS,NINOPS,IAPOI)
avec :
GEONOP : S.D.E. GEOM
--------------- S.D.S. NOPO
But : Convertir une S.D.E. de type GEOM en une S.D.S. de type NOPO.
Appel du module :
Via le préprocesseur GEONXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL GEONOP (M,NFGEOM,NIGEOM,NFNOPS,NINOPS)
avec :
GIBBS : S.D.E. NOPO
------------- S.D.S. NOPO
But : Renuméroter les noeuds ou les noeuds et les éléments d'un maillage. La méthode employée est celle de Gibbs.
Appel du module :
Mot-clé RENC de APNOPO (cas 2D) ou de APNOP3 (cas 3D) pour renuméroter les noeuds d'un maillage ou mot-clé RENE des mêmes modules pour renuméroter les noeuds et les éléments ou encore appel via le préprocesseur GIBBXX.
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL GIBBS (M,NOCODE,NFNOPE,NINOPE,NFNOPS,NINOPS,
. NOMTAB,LONTAB,IANOUV)
avec :
Remarque :
M(IANOUV+I-1) = nouveau numéro de l'ancien noeud I
Un exemple : l'exemple n°1 du chapitre 5.
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& MODULE GIBBS : PARTIE_FOUR &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& MODULE RENUM1 : PARTIE_FOUR &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& PERMUTATION DES COORDONNEES --------------------------- RENUMEROTATION DES NOEUDS ------------------------- NOMBRE DE NOEUDS : 166 ------------------------------------------------------------------ I CARACTERISTIQUES I AVANT RENUMEROTATION I APRES RENUMEROTATION I ------------------------------------------------------------------ I LARGEUR DE BANDE I 120 I 16 I ------------------------------------------------------------------ I PROFIL TOTAL I 4247 I 2034 I I PROFIL MOYEN I 25.584 I 12.253 I ------------------------------------------------------------------ &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& FIN DU MODULE RENUM1 &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&& FIN DU MODULE GIBBS &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
IMGEOM : S.D.E. GEOM
---------------
But : Imprimer le contenu d'une S.D.E. de type GEOM .
Appel du module :
Via le préprocesseur IMAGXX.
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL IMGEOM (M,NFGEOM,NIGEOM,IMPRE)
avec :
IMNOPO : S.D.E. NOPO
---------------
But : Imprimer le contenu d'une S.D.E. de type NOPO.
Appel du module :
Mot-clé IMPR de APNOPO ou APNOP3 ou via le préprocesseur IMAGXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL IMNOPO (M,NFNOPO,NINOPO,IMPRE)
avec :
Nous donnons maintenant la description complète de la structure de données NOPO .
Bâtie selon le même principe que les autres structures de données, elle est composée de six tableaux dont l'organisation est prédéfinie.
Tableau NOP0 : Informations générales.
De type entier, ce tableau possède 32 variables. Il contient une description générale du travail (titre,date, nom), de la S.D. NOPO (type, niveau, ...) et indique la présence du tableau NOP1.
Tableau NOP1 : Descripteur de tableaux supplémentaires.
Ce tableau de type entier existe si NTACM (cf. NOP0) est non nul. Il contient, pour chaque tableau à décrire, 22 variables. En règle générale, il n'y a pas de tableaux associés sauf pour certaines applications où l'on a besoin de conserver dans la structure de données des valeurs n'entrant pas dans le cadre de sa définition standard.
Si le tableau NOP1 existe, il contient séquentiellement:
Boucle I de 1 à NTACM
Tableau NOP2 : Description générale du maillage.
Ce tableau de type entier contient 27 valeurs.
,z; 3 r,,
.
Tableau NOP3 : Pointeur éventuel.
Si NBEGM (tableau NOP2) est non nul, ce tableau de type entier contient sur une variable une information relative à chaque super-élément ou description (ce tableau n'est pas actuellement utilisé).
Tableau NOP4 : Coordonnées des sommets.
De type NTYCOO ce tableau contient les NDIM.NP coordonnées des sommets:
X1, Y1, X2, Y2, ... ou X1, Y1, Z1, X2, ...
Tableau NOP5 : Description séquentielle des éléments.
De type entier, ce tableau décrit séquentiellement chaque élément du maillage, il contient:
Boucle I de 1 à NE
Boucle J de 1 à NNO
Boucle J de 1 à NPO
Boucle de 2 à NMAE
INFOGE : S.D.E. GEOM
-------------
But : Imprimer certains items contenus dans une S.D. GEOM en fonction de critères de sélection.
Appel du module :
Via le préprocesseur INFOXX
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI, restaurer en mémoire centrale la S.D. GEOM à traiter (cf. SDREST [George et al. 1989d]) afin de connaître les adresses des tableaux génériques GEO2, GEO3, ... GEO7, appeler le module comme suit:
CALL INFOGE (M,IOPT,TYPESD,NIVEAU,TAB2,TAB3,TAB4,
. TAB5,TAB6,TAB7,NUMREC,XREC,YREC,ZREC)
avec :
Remarques :
De par le mode de stockage des informations dans cette S.D., le choix gouverné par le paramètre IOPT peut induire des calculs délicats et longs, par suite seules certaines sélections sont possibles. Pour accéder aux autres choix, on pourra:
INFONO : S.D.E. NOPO
-------------
But : Imprimer certains items contenus dans une S.D. NOPO en fonction de critères de sélection.
Appel du module :
Via le préprocesseur INFOXX
Ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI, restaurer en mémoire centrale la S.D. NOPO à traiter (cf. SDREST [George et al. 1989d]) afin de connaître les adresses des tableaux génériques NOP2, NOP4 et NOP5, appeler le module comme suit:
CALL INFONO (M,IOPT,TYPESD,NIVEAU,TAB2,TAB4,
. TAB5,NUMREC,XREC,YREC,ZREC)
avec :
INITI :
----------
But : Initialiser les variables utiles à toute utilisation d'un module de la bibliothèque Modulef, en particulier initialisation de la gestion dynamique. L'appel de cet utilitaire est donc indispensable dans tout programme principal écrit par un utilisateur.
Appel de l'utilitaire :
CALL INITI (M,LM,IMPRE,NNN)
avec :
Données:
Ce sous-programme lit un TITRE selon les règles du format libre.
Remarque:
Le sous-programme INITIS a les mêmes arguments que INITI et remplit le même rôle mais ne demande pas de titre.
MODNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire le maillage déduit d'un maillage (S.D.E. NOPO) par translation, dilatation anisotrope, rotation, symétrie, transformation linéaire quelconque ou combinaison des ces transformations. La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Mot-clés TRAN, DILA, ROTA, SYMD de APNOPO (2D) ou APNOP3 (3D) ou utilisation du préprocesseur MODNXX.
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer les tableaux entiers NNF et NNDSD de longueur 2 (si non utilisés) ou 2 LNNF et 2 LNDSD (voir ci-dessous), déclarer le tableau entier ITYPE de longueur NTRANS, déclarer le tableau réel TRANS à la dimension 12 NTRANS, appeler INITI
CALL MODNOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,NTRANS,
. ITYPE,TRANS,INVER,LNNF,NNF,LNDSD,NNDSD)
avec :
= (A,B,C)
autour d'un point (2D) ou d'un axe (3D)
le centre de rotation et son angle
en degrés
les
coordonnées d'un point invariant et l'angle de rotation en degrés
, TRANS(2,I)=
les coefficients de dilatation
et TRANS(4,I)=X0, TRANS(5,I)=Y0 un point invariant
, TRANS(2,I)=, TRANS(3,I)=
les
coefficients de dilatation et TRANS(4,I)=X0, TRANS(5,I)=Y0,
Si = NNF(1,j) et = NNF(2,j) alors les items de numéro (j-ème numéro à modifier)
auront dans la S.D.S. le numéro
Remarques :
NOP2P1 : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Transformer une S.D.E. NOPO contenant des triangles de type P2 en une S.D.S. NOPO formée de triangles P1. Chaque élément P2 est coupé en 3 triangles P1. La numérotation des noeuds est inchangée.
Ce module permet un post-traitement. En effet, si un problème présente des symétries, il est possible de le résoudre uniquement sur une partie du domaine. Il est par contre intéressant de visualiser les résultats sur l'ensemble du domaine. Pour ce faire, on doit créer le maillage symétrique de la partie traitée et la solution obtenue par symétrie à partir de la solution effectivement calculée; ensuite on doit recoller les 2 maillages et les 2 solutions obtenus (cf. RECOLC). Ce type d'opérations n'étant possible que dans le cas de maillage P1 (ou Q1), il convient de convertir les données initiales en P1 (ou Q1), c'est le rôle de ce module.
Appel du module :
Appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL NOP2P1 (M,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
NOPGEO : S.D.E. NOPO
--------------- S.D.S. GEOM
But : Convertir une S.D.E. de type NOPO en une S.D.S. de type GEOM.
Appel du module :
Via le préprocesseur NOPGXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL NOPGEO (M,NFNOPO,NINOPO,NFGEOM,NIGEOM)
avec :
QUA4TR : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Transformer une S.D.E. NOPO contenant des triangles et des quadrangles en une S.D.S. NOPO formée uniquement de triangles. Chaque élément quadrangulaire est découpé en 4 triangles.
Appel du module :
Mot-clé Q4T de APNOPO
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL QUA4TR (M,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
QUADRA : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Réaliser , à partir d'un maillage formé de triangles, un maillage formé de quadrangles (éventuellement quelques triangles peuvent subsister).
Appel du module :
Appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL QUADRA (M,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
QUALNO : S.D.E. NOPO
---------------
But : Mesurer la qualité d'un maillage . Voir [Guide Modulef - 6].
Via le préprocesseur QUALXX.
RECOLC : S.D.E. NOPO et B
------------- S.D.S. NOPO et B
But : Recoller 2 maillages (les 2 S.D.E. NOPO) afin de n'en former qu'un seul (S.D.S. NOPO).
De plus, ce module permet de recoller 2 S.D. B, contenant le champ de solutions associées aux 2 maillages de départ afin de former la S.D. B associée au maillage résultant du recollement des 2 maillages initiaux.
Maillages comme solutions sont de type P1.
La méthode utilisée pour reconnaître les items (points, arêtes et faces) communs aux 2 maillages de départ est basée sur un codage par hachage de la position des points. Les points communs sont de 2 natures:
Les arêtes et les faces sont reconnus identiques si leurs extrémités (en termes de points) sont les mêmes; on trouve également la distinction vue ci-dessus faisant ou ne faisant pas intervenir le numéro de référence de l'item considéré.
Un paramètre
définit la précision du recollement.
Appel du module :
Mot-clé RECO de APNOPO ou APNOP3 ou via le préprocesseur RECOXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL RECOLC (M,M,EPS,NFNOP1,NINOP1,NFNOP2,NINOP2,
. IOPT,IEB,NFB1,NIB1,NFB2,NIB2,NFNOPS,NINOPS,NTNOPS,
. NFBS,NIBS,NTBS)
avec :
Remarques :
Boucle I de 1 à NTNOPS (NTBS)
REFNOP : S.D.E. NOPO
---------------
But : Trouver dans un maillage, les éléments dont une face est référencée à un numéro donné (cas 3D) ou dont une arête est référencée à un numéro donné (cas 2D).
Sortir les numéros de ces éléments dans un tableau utilisable par la suite.
Appel du module :
Via le préprocesseur REFNXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier TABNUM de LTAB mots, appeler INITI
CALL REFNOP (M,M,M,NFNOPE,NINOPE,NREF,TABNUM,LONG)
avec :
Remarque :
LTAB sera majoré en entrée, LONG n'étant connu qu'après le calcul.
REFPOI : S.D.E. NOPO
---------------
But : Trouver dans un maillage, les points de référence de numéro donné.
Sortir les numéros de ces points dans un tableau utilisable par la suite.
Appel du module :
Via le préprocesseur REFPXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier TABNUM de LTAB mots, appeler INITI
CALL REFPOI (M,M,M,IACOOR,NP,NFNOPE,NINOPE,NREF,TABNUM,
. LONG)
avec :
Remarque :
LTAB sera majoré en entrée, LONG n'étant connu qu'après le calcul.
REGMA2 : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Régulariser un maillage 2D en déplacant chaque sommet non frontalier ou non spécifié par barycentrage.
Certains points ne sont pas affectés par la transformation:
Appel du module :
Mot-clé REGU de APNOPO
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier NPFIX de LNBFIX mots, appeler INITI
CALL REGMA2 (M,NFNOPE,NINOPE,NFNOPS,NINOPS,
. NBI,NPFIX,NBFIX)
avec :
inter.psfig:regu2Maillage initialinterregu.psfig:regu21Régularisé
RETRIN : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Découper les éléments d'un maillage en sous-éléments du même type.
Appel du module :
Mot-clé RETR de APNOPO ou APNOP3 ou via le préprocesseur RETRXX
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier NNFRON de 1 ou NBFRON mots, déclarer le logique FONINT et l'external FFRONT, appeler INITI
CALL RETRIN (M,NFNOPE,NINOPE,NFNOPS,NINOPS,NAUXI,N,
. NBFRON,NNFRON,FONINT,FFRONT)
avec :
Remarque :
la fonction FFRONT est celle définie au chapitre 1.
afffin.psfig:retrMaillage initialretr.psfig:retr1Après découpe
ROTNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire la déformée d'un maillage (S.D.E. NOPO) par rotation . La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Mot-clé ROTA de APNOPO (2D) ou APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer les tableaux entiers NNF et NNDSD de longueur 2 (si non utilisés) ou 2 LNNF et 2 LNDSD (voir ci-dessous), appeler INITI
CALL ROTNOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,A,B,C,X0,Y0,Z0,
. TETA,LNNF,NNF,LNDSD,NNDSD)
avec :
en degrés
Si = NNF(1,j) et = NNF(2,j) alors les items de numéro (j-ème numéro à modifier)
auront dans la S.D.S. le numéro
Remarque :
En 2D, A,B,C et Z0 ne servent pas
SYMNOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire la déformée d'un maillage (S.D.E. NOPO) par symétrie . La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Mot-clé SYMD de APNOPO (2D) ou SYMP de APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer les tableaux entiers NNF et NNDSD de longueur 2 (si non utilisés) ou 2 LNNF et 2 LNDSD (voir ci-dessous), appeler INITI
CALL SYMNOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,A,B,C,D,
. LNNF,NNF,LNDSD,NNDSD)
avec :
Si = NNF(1,j) et = NNF(2,j) alors les items de numéro (j-ème numéro à modifier)
auront dans la S.D.S. le numéro
Remarque :
En 2D, D ne sert pas.
TN3D2D : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Transformer un maillage 3D (S.D.E. NOPO) en un maillage 2D par mise à 0 des z. La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Appel classique :
Dimensionner le tableau M (dans le common blanc), appeler INITI
CALL TN3D2D (M,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
Remarque :
Aucune vérification n'est effectuée.
TRANOP : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire la déformée d'un maillage (S.D.E. NOPO) par translation . La méthode fonctionne pour les éléments de type Lagrange P1.
Appel du module :
Mot-clé TRAN de APNOPO (2D) ou de APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer les tableaux entiers NNF et NNDSD de longueur 2 (si non utilisés) ou 2 LNNF et 2 LNDSD (voir ci-dessous), appeler INITI
CALL TRANOP (M,NFNOPE,NINOPE,NFNOPS,NINOPS,A,B,C,
. LNNF,NNF,LNDSD,NNDSD)
avec :
Si = NNF(1,j) et = NNF(2,j) alors les items de numéro (j-ème numéro à modifier)
auront dans la S.D.S. le numéro
Remarque :
En 2D, C ne sert pas.
TRCOAC : S.D.E. NOPO
--------------- S.D.S. NOPO
But : Construire un maillage (S.D.S. NOPO) contenant comme éléments les faces (3D) ou les arêtes (2D) du maillage initial de numéro de référence donné.
Appel du module :
Mot-clé EXTR de APNOPO (2D) ou de APNOP3 (3D).
ou appel classique :
Dimensionner le tableau M (dans le common blanc), déclarer le tableau entier REF de longueur NBREF, appeler INITI
CALL TRCOAC (M,M,M,REF,NBREF,NFNOPE,NINOPE,NFNOPS,NINOPS)
avec :
TRNOPO : S.D.E. NOPO ou GEOM
---------------
But : Dessiner un maillage 2D ou 3D (S.D.E. NOPO ou S.D.E. GEOM).
Appel du module :
Mot-clé DESS de APNOPO (2D) ou de APNOP3 (3D) (voir la remarque sur ces mots-clés).
ou appel via le préprocesseur TRNOXX
Voir, pour plus de détails, le rapport Modulef [George et al. 1987].
