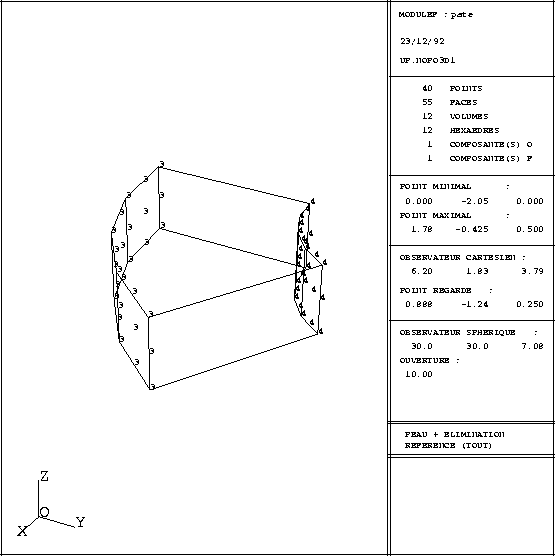

Figure B.1: Maillage tridimensionnel
Les fichiers nop3.dat et nop3d.dat permettent respectivement de créer un maillage bi et tridimensionnel et sont utilisés par les préprocesseurs de maillage APNOXX et APN3XX. Listing de nop3.dat {
'3D TEST '
COURBES
1 $ IMPRE
COURBE03(X,Y)=
X**2+Y**2-2.05**2;
COURBE04(X,Y)=
X**2+Y**2-0.85**2;
FIN
'POINTS '
1 4 $ IMPRE NPOINT $
$ NOP NOREF(NOP) X(NOP). Y(NOP). $
1 3 0.177535E+01 -.102500E+01
2 4 0.736122E+00 -.425000E+00
3 4 0.000000E+00 -.850000E+00
4 3 0.000000E+00 -.205000E+01
'LIGNE '
1 4 $ IMPRE NDLM $
$ NOLIG NOELIG NEXTR1 NEXTR2 NOREFL NFFRON RAISON $
1 4 1 2 0 0 0.100000E+01
2 5 3 2 4 10 0.100000E+01
3 4 3 4 0 0 0.100000E+01
4 5 4 1 3 10 0.100000E+01
'QUAC '
1 2 2 4 1 $ IMPRE LEVEL NUDSD NBRELI NS1L
$ LIST OF THE CONTOUR LINES :
3 4 1 2
4 1 $ IMAX NQUAD
'SAUV '
1 2 0 $ IMPRE NINOPO NTNOPO
UP6.HAUT.NOPO $ FILE NAME
'FIN '
}
Listing de nop3d.dat {
'cou'
'INTR '
1 2 $ IMPRE NINOPO (EXTERIOR DS)
UP6.HAUT.NOPO $ FILE NAME
'MA23XX '
1 2 3 $ IMPRE NIVO2D NIVO3D
$ === DEFINITION OF THE FUNCTION ===
TRAN
1 $ TOP SECTION
0.0000000E+00 0.0000000E+00 0.5000000E+00 $ TRANSLATION VECTOR
FIN
$ END OF FUNCTION DEFINITION
$ =========== THE OPTIONS =========
$ ==== CALLING THE MESH GENERATOR ====
REF
GLOB 0 1 0 0 $ TYPE : DE .. A .. , BIDON , BIDON
SDSD 0 1 2 1 $ TYPE : DE .. A .. , .. 2D DONNE .. 3D
FIN
$ FIN DE DESCRIPTION DES REFERENCES
$ ======= APPEL DU MAILLEUR =======
GO
'ADPO '
2 3 11 1
0 0 0 0 0 1
'RENC '
2 11 10
'SAUV '
1 10 0 $ IMPRE NINOPO NTNOPO
UP.NOPO3D1 $ FILE NAME
'F '
'SYMP '
1 3 5 $ IMPRE LEVEL1 LEVEL2
0 0 $ NBNNF NBNNSD
0.1000000E+01 0.0000000E+00 0.0000000E+00 0.0000000E+00$ A. B. C. D.
'RECO '
1 3 5 6 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ROTA '
1 6 7 $ IMPRE LEVEL1 LEVEL2
0 0 $ NBNNF NBNNSD
0.0000000E+00 0.0000000E+00 0.1000000E+01 $ AXIS OF ROTATION
0.1200000E+03 0.0000000E+00 0.0000000E+00 0.0000000E+00$ TETA. X. Y. Z.
'ROTA '
1 6 8 $ IMPRE LEVEL1 LEVEL2
0 0 $ NBNNF NBNNSD
0.0000000E+00 0.0000000E+00 0.1000000E+01 $ AXIS OF ROTATION
-0.1200000E+03 0.0000000E+00 0.0000000E+00 0.0000000E+00$ TETA. X. Y. Z.
'RECO '
1 6 8 9 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'RECO '
1 9 7 10 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT
0 0 $ NBNNF NBNNSD
'ADPO '
2 10 11 1
0 0 0 0 0 1
'RENC '
2 11 10
'SAUV '
1 10 0 $ IMPRE NINOPO NTNOPO
UP.NOPO3D1 $ FILE NAME
'F '
}
