triap6hi

DESCRIPTION DE L'ELEMENT

• Dimension de l'espace : 2, élément de plaque
• Inconnue : , le déplacement normal ou flèche
• Formulation variationnelle :
• Numéro de code : 200 068
• numéro de code géométrique : 3 (triangle)
• Interpolation :
• Nombre de points : 3
• Nombre de types de points : 1 les sommets
• Les points sont définis par leurs seules coordonnées : NCACAR=0
• Nombre de noeuds : 7
• Nombre de types de noeuds : 3
• Type de noeud 1 : les sommets, 6 d.l. par noeud, 'VN,DX,DY,DDXX,DDXY,DDYY'
• Type de noeud 2 : les milieux des arêtes, 3 d.l. par noeud, 'DN,DDTN,VN'
• Type de noeud 3 : le barycentre, 1 d.l. par noeud, 'VN'
• Points et noeuds sont distincts : NCOPNP=0
• Fichier POBA : non nécessaire
• Blocage (S.D. BDCL) :
• Sous-programmes utilisateurs : non

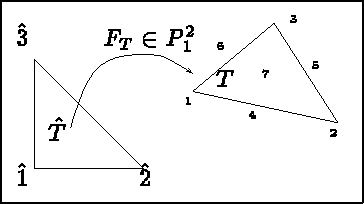

Figure: Elément TRIA P6HI

Coordonnées sur l'élément de référence:

INTEGRATION NUMERIQUE

-

Intégration de surface: Intégration numérique aux 3 sommets (en interne, une formule à 16 points est utilisée).

• npis=3
• les sommets de l'élément

LES DONNEES A FOURNIR (en double précision)

-

S.D. MILI:

• la matrice de masse , partie
  • non calculée
• la matrice de rigidité , partie
  • E, et e supposés constants par élément

-

S.D. FORC: NDSM seconds membres.

• terme de surface , partie
  • pour i=1,NDSM; k=1,npis; la valeur du cas de charge i aux sommets (k=3).
