Il s'agit d'étudier le comportement thermique d'un moteur électrique et plus précisément de son rotor. Celui-ci présente des symétries, aussi seule une partie est étudiée.

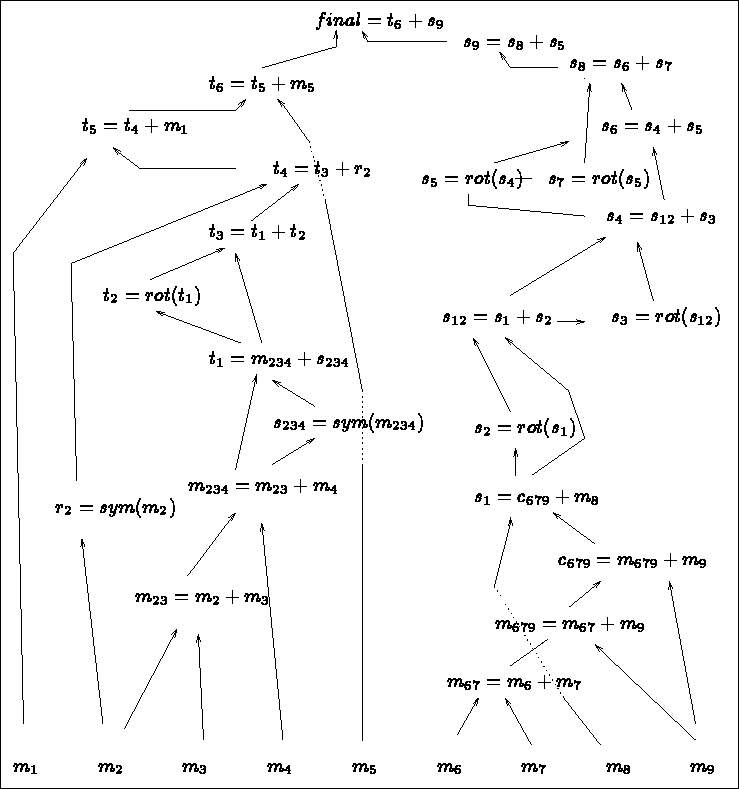

Sont présentés ci-après:

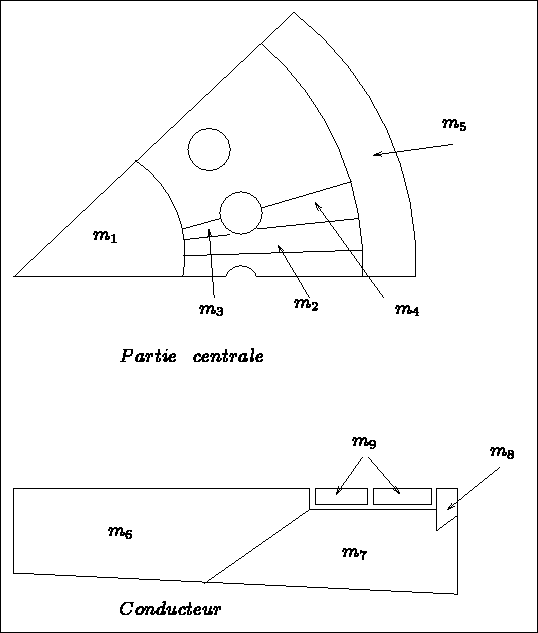

Figure 1.7: Partie centrale et conducteur

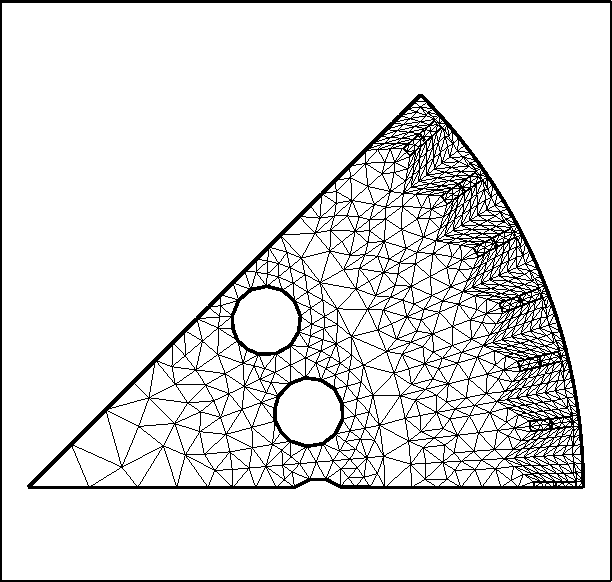

'TEST MAILLAGE SUR LE MOTEUR SNCF-RATP ' COURBES 1 $ IMPRE COURBE01(X,Y)= (X-.2125037)**2+(Y-.0569402)**2-.026*.026; FIN 'POINT ' 2 55 $ IMPRE NPOINT $ $ NOP NOREF(NOP) X(NOP). Y(NOP). $ 1 0 0.000000E+00 0.000000E+00 2 0 0.155000E+00 0.000000E+00 3 0 0.154410E+00 0.135091E-01 4 0 0.152645E+00 0.269155E-01 5 0 0.149719E+00 0.401170E-01 6 0 0.145000E+00 0.530000E-01 7 0 0.140000E+00 0.660000E-01 8 0 0.133500E+00 0.775000E-01 9 0 0.126000E+00 0.890000E-01 10 0 0.111850E+00 0.992000E-01 11 0 0.109602E+00 0.109602E+00 12 0 0.270000E+00 0.000000E+00 13 0 0.268973E+00 0.235321E-01 14 0 0.265898E+00 0.468850E-01 15 0 0.260800E+00 0.698811E-01 16 0 0.253500E+00 0.935000E-01 17 0 0.244000E+00 0.115000E+00 18 0 0.233500E+00 0.135000E+00 19 0 0.220000E+00 0.156000E+00 20 0 0.206200E+00 0.173700E+00 21 0 0.190919E+00 0.190919E+00 22 1 0.232500E+00 0.405000E-01 23 1 0.223000E+00 0.330000E-01 24 1 0.211000E+00 0.310000E-01 25 1 0.198500E+00 0.350000E-01 26 1 0.187000E+00 0.501065E-01 27 1 0.237500E+00 0.636379E-01 28 3 0.290000E+00 0.000000E+00 29 3 0.205060E+00 0.205060E+00 30 2 0.420000E+00 -.400000E-02 31 2 0.420000E+00 0.000000E+00 32 0 0.415250E+00 0.000000E+00 33 0 0.415250E+00 -.420000E-02 34 0 0.415250E+00 -.680000E-02 35 0 0.414750E+00 0.000000E+00 36 0 0.414750E+00 -.420000E-02 37 0 0.413960E+00 0.000000E+00 38 0 0.413860E+00 -.341000E-02 39 0 0.409000E+00 -.341000E-02 40 0 0.409000E+00 -.420000E-02 41 0 0.406750E+00 0.000000E+00 42 0 0.404540E+00 -.341000E-02 43 0 0.404540E+00 -.420000E-02 44 0 0.399540E+00 0.000000E+00 45 0 0.399540E+00 -.341000E-02 46 0 0.398750E+00 -.420000E-02 47 0 0.398750E+00 0.000000E+00 48 2 0.419234E+00 -.253590E-01 49 3 0.289471E+00 -.175098E-01 50 0 0.398250E+00 -.420000E-02 51 0 0.392500E+00 -.420000E-02 52 0 0.388040E+00 -.420000E-02 53 0 0.382250E+00 -.420000E-02 54 0 0.382250E+00 0.000000E+00 55 0 0.360000E+00 -.217760E-01 'LIGNES ' 2 27 $ IMPRE NDLM $ $ NOLIG NOELIG NEXTR1 NEXTR2 NOREFL NFFRON RAISON $ 1 6 1 2 0 0 0.800000E+00 2 6 1 11 0 0 0.800000E+00 3 10 2 11 0 -2 0.100000E+01 4 10 3 13 0 0 0.100000E+01 5 2 14 13 0 -2 0.100000E+01 6 4 14 22 0 0 0.100000E+01 7 4 22 25 1 -1 0.100000E+01 23 $ NOEL 24 $ NOEL 8 4 4 25 0 0 0.900000E+00 9 2 3 4 0 0 0.100000E+01 10 2 4 5 0 0 0.100000E+01 11 3 5 26 0 0 0.900000E+00 12 3 26 25 1 1 0.100000E+01 13 3 22 27 1 1 0.100000E+01 14 3 15 27 0 0 0.100000E+01 15 2 14 15 0 0 0.100000E+01 16 10 12 21 0 -2 0.100000E+01 17 2 12 28 0 0 0.100000E+01 18 2 21 29 0 0 0.100000E+01 19 14 28 29 3 -2 0.100000E+01 20 6 49 55 0 0 0.110000E+01 21 4 48 30 2 -2 0.100000E+01 22 9 30 53 0 -1 0.100000E+01 34 $ NOEL 33 $ NOEL 40 $ NOEL 43 $ NOEL 46 $ NOEL 51 $ NOEL 52 $ NOEL 23 7 28 54 0 0 0.900000E+00 24 2 28 49 3 0 0.100000E+01 25 9 48 55 0 0 0.100000E+01 26 4 53 55 0 0 0.100000E+01 27 2 53 54 0 0 0.100000E+01 'TRIH ' 2 0 2 6 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 4 5 6 7 8 9 1 0 1 $ NCOMP NBRINT IOPT $ 6 $ COMPOSANTE $ 'TRIH ' 1 1 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 8 12 11 10 1 0 1 $ NCOMP NBRINT IOPT $ 4 $ COMPOSANTE $ 'TRIH ' 1 2 2 4 -1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 6 15 14 13 1 0 1 $ NCOMP NBRINT IOPT $ -4 $ COMPOSANTE $ 'RECOL ' 1 0 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'RECO ' 1 3 2 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SYMD ' 1 4 1 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD -0.26795E+00 0.10000E+01 0.00000E+00 $ A. B. C. 'RECO ' 1 4 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'ROTA ' 1 3 1 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.20000E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y. 'RECO ' 1 3 1 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SYMD ' 1 0 1 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD -0.87488E-01 0.10000E+01 0.00000E+00 $ A. B. C. 'RECO ' 1 4 1 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'TRIH ' 1 0 1 3 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 1 3 2 1 0 1 $ NCOMP NBRINT IOPT $ 3 $ COMPOSANTE $ 'RECO ' 1 0 3 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'TRIH ' 1 0 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 19 18 16 17 1 0 1 $ NCOMP NBRINT IOPT $ 4 $ COMPOSANTE $ 'RECO ' 1 0 4 3 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'QUAC ' 2 0 2 4 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 25 26 22 21 9 0 $ IMAX NQUAD 'TRIH ' 1 1 2 5 1 $ IMPRE NIVEAU NUDSD NBRELI NS1L $ LISTE DES LIGNES DU CONTOUR : 20 26 27 23 24 1 0 1 $ NCOMP NBRINT IOPT $ 5 $ COMPOSANTE $ 'RECO ' 1 0 1 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'MANU ' 1 1 3 $ IMPRE NIVEAU NE 3 3 34 30 33 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 3 33 30 32 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 3 30 31 32 $ TYPE NUDSD NS1 NS2 NS3 2 0 0 $ NFA1 NFA2 NFA3 'RECO ' 1 4 1 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'MANU ' 1 2 15 $ IMPRE NIVEAU NE 3 5 33 32 38 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 38 32 37 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 40 33 38 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 40 38 39 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 6 39 38 37 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 43 40 39 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 43 39 42 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 6 39 37 41 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 6 42 39 41 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 46 43 45 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 45 43 42 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 6 45 42 44 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 6 42 41 44 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 46 45 47 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 3 5 45 44 47 $ TYPE NUDSD NS1 NS2 NS3 0 0 0 $ NFA1 NFA2 NFA3 'TRAN ' 1 2 0 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD -0.16500E-01 0.00000E+00 $ X. Y. 'RECO ' 1 5 2 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'RECO ' 1 4 0 2 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'SYMD ' 1 2 0 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.00000E+00 0.10000E+01 0.00000E+00 $ A. B. C. 'RECO ' 1 0 2 1 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'ROTA ' 1 1 2 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.69230E+01 0.00000E+00 0.00000E+00 $ TETA. X. Y. 'ROTA ' 1 1 4 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y. 'RECO ' 1 4 2 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'ROTA ' 1 5 1 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y. 'RECO ' 1 1 5 4 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'ROTA ' 1 1 2 $ IMPRE NIVEA1 NIVEA2 0 0 $ NBNNF NBNNSD 0.13846E+02 0.00000E+00 0.00000E+00 $ TETA. X. Y. 'RECO ' 1 2 4 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'RECO ' 1 0 5 2 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'RECO ' 1 3 2 5 0.10000E-02 0 $ IMP NIV1 NIV2 NIV3 EPS IOPT 0 0 $ NBNNF NBNNSD 'TUER ' 1 1 $ IMPRE NBRE DE SD NOPO A TUER 0 $ NIVEAU 'TUER ' 1 1 $ IMPRE NBRE DE SD NOPO A TUER 1 $ NIVEAU 'TUER ' 1 1 $ IMPRE NBRE DE SD NOPO A TUER 2 $ NIVEAU 'TUER ' 0 1 $ IMPRE NBRE DE SD NOPO A TUER 3 $ NIVEAU 'TUER ' 0 1 $ IMPRE NBRE DE SD NOPO A TUER 4 $ NIVEAU 'SAUVER ' 2 5 0 $ IMPRE NINOPO NTNOPO MAILLAGE.INTER $ NOM FICHIER 'FIN '
