triadktc

DESCRIPTION DE L'ELEMENT

• Dimension de l'espace : 2, élément de coque
• Inconnue : les composantes tangentielles, la composante normale, les composantes de la rotation de la normale
• Formulation variationnelle : coque mince (de type D.K.T)
• Numéro de code : 200 074
• numéro de code géométrique : 3 (triangle)
• Interpolation : P2-Lagrange pour
  P3'-Lagrange pour
• Nombre de points : 3
• Nombre de types de points : 1
• Les points sont définis par leurs seules coordonnées : NCACAR=0
• Nombre de noeuds : 6
• Nombre de types de noeuds : 2
• Type des noeuds 1 : les sommets, 5 d.l. par noeud, 'VN' pour
• Type des noeuds 2 : les milieux des arêtes, 2 d.l. par noeud, 'VN' pour
• Points et noeuds sont distincts : NCOPNP=0
• Fichier POBA : non nécessaire
• Blocage (S.D. BDCL) :
• Sous-programmes utilisateurs : non

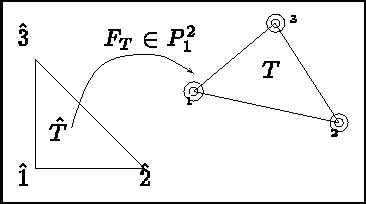

Figure: Elément TRIA DKTC

Coordonnées sur l'élément de référence:

INTEGRATION NUMERIQUE

Consultez le Rapport de Recherche INRIA 699

LES DONNEES A FOURNIR (en double précision)

-

S.D. MILI:

• la matrice de masse , partie
  • non calculé
• la matrice de rigidité , partie
  • E, supposés constants par élément

Le paramètre NOTEL permet de spécifier le type d'intégration à utiliser

• NOTEL = 3 : schéma d'intégration en trois points, exact pour les polynômes de degré 2
• NOTEL = 6 : schéma d'intégration en six points, exact pour les polynômes de degré 4
• NOTEL = 12 : schéma d'intégration en douze points, exact pour les polynômes de degré 6

le tableau des contraintes : comme pour si il est calculé, rien sinon (les contraintes sont calculées aux 3 noe uds sommets)

-

S.D. FORC: NDSM seconds membres.

• terme de surface , partie
  • pour i=1,NDSM; j=1,6; k=1,npis;
    la valeur du cas de charge i aux k points d'intégration de la densité surfacique dans le repère global (j=1,3), des contravariantes de la densité surfacique (j=4,6).

SOUS-PROGRAMME UTILISATEUR A FOURNIR

Pour définir la surface moyenne de la coque, on doit écrire le s.p suivant:

C les 3 composantes de PHI : PHI(J,1) = ... pour J=1,3
C les 3 composantes de : PHI(J,2) = ... pour J=1,3
C les 3 composantes de : PHI(J,3) = ... pour J=1,3
C les 3 composantes de : PHI(J,4) = ... pour J=1,3
C les 3 composantes de : PHI(J,5) = ... pour J=1,3
C les 3 composantes de : PHI(J,6) = ... pour J=1,3
C les 3 composantes de : PHI(J,7) = ... pour J=1,3
C les 3 composantes de : PHI(J,8) = ... pour J=1,3
C les 3 composantes de : PHI(J,9) = ... pour J=1,3
C les 3 composantes de : PHI(J,10) = ... pour J=1,3
C l'épaisseur et ses 2 dérivées : PHI(J,11) = ... pour J=1,3
END
