L'application PREP_MESH



Présentation

Cette application est dirigée par le menu de l'application (figure 1.26) en haut de l'écran et le menu de désignation (figure 1.19) en bas de l'écran. Elle permet de définir:

De plus à ce niveau nous pouvons interfacer le mailleur APNOPO   en remplissant un fichier de données pour le préprocesseur APNOXX (voir secapnopo).

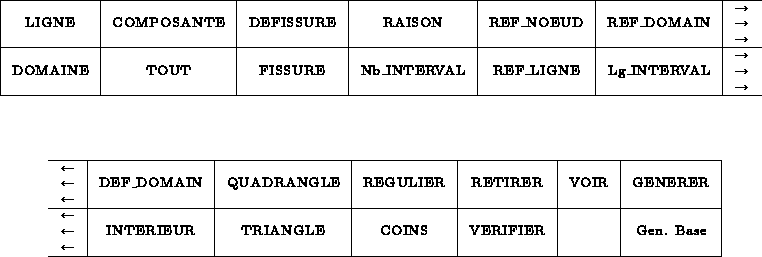

Figure: Menu de l'application PREP_MESH

Utilisation

A l'entrée dans cette application, le programme calcule automatiquement toutes les composantes connexes intérieures et extérieures du dessin (exemple figure 1.27). Les composantes connexes intérieures étant dans le sens positif, les extérieures dans le sens négatif.


Figure 1.27: Exemples de composantes

On obtient automatiquement les composantes connexes suivantes:

   P5,P3,P4       >0
   P1,P3,P5       >0
   P1,P2,P3       >0
   P1,P5,P4,P3,P2 <0

Modification de l'état du système

  L' état du système est un ensemble de variables qui sont utilisées par l'application, ces variables globales à l'application sont :

et sont modifiables presque à tout moment.

Nous appellerons <modif etat>  une modification de l'état du système, c'est à dire une modification de la valeur affectée à l'une des variables

<modif etat>  = *( <raison> | <nb interval> | <lg interval> | <numero de ref> )
  IDEM Permet de garder la valeur précédente de la variable d'état.

Définition des points intermédiaires

    Nb_INTERVAL * <VALEUR>
                  * (   LIGNE       *(( <VALEUR> | ")<element1> <element2>)
                      | COMPOSANTE  *(( <VALEUR> | ")<element3>)
                      | TOUT
                      |               ( <VALEUR> | ")<element4>  )
Permet de créer sur des points intermédiaires de façon à obtenir %NB_INTERVAL  intervalles, la VALEUR est entrée: %NB_INTERVAL prend cette valeur, et celle-ci est affichée dans la ligne en bas de l'écran.

   Lg_INTERVAL  *<VALEUR>
                  * (    LIGNE        *(( <VALEUR> | ")<element1> <element2>)
                      | COMPOSANTE    *(( <VALEUR> | ")<element3>)
                      | TOUT
                      |                 ( <VALEUR> | ")<element4>  )
Permet de créer sur des points intermédiaires de façon à ce que la distance entre deux points consécutifs soit proche de %Lg_INTERVAL , si VALEUR est entré,
[4] %Lg_INTERVAL prend cette valeur, et celle-ci est affichée dans la ligne en bas de l'écran.

Définition de la raison

    RAISON  * <VALEUR>
               * (   LIGNE      *((  <VALEUR> | ")<element1> <element2>)
                   | COMPOSANTE *((  <VALEUR> | ")<element3>)
                   | TOUT
                   |              ( <VALEUR> | ")<element4>  )

Permet d'affecter %RAISON  comme raison

, si VALEUR est entré, %RAISON prend cette valeur, et celle-ci est affichée dans la ligne en bas de l'écran.

Définition du numéro de référence d'extrémités



    REF_NOEUDS * <VALEUR>
               * (   LIGNE      *(( <VALEUR>  | ")<element1> <element2>)
                   | COMPOSANTE *(( <VALEUR>  | ")<element3>)
                   | DOMAINE    *(( <VALEUR>  | ")<element4>)
                   | TOUT
                   |              ( <VALEUR>  | ")<element5>  )
Permet d'affecter %NUREF comme numéro de référence

si VALEUR est entré, %NUREF prend cette valeur, et celle-ci est affichée dans la ligne en bas de l'écran.

Si les éléments désignés sont des fissures VALEUR sera affecté à l'extrémité et du côté où est cliqué l'élément, la LIGNE ou la COMPOSANTE et, par continuité sur les extrémités des éléments adjacents aux extrémités. En effet un élément fissure possède à sa gauche ou/et sa droite un numéro références de ligne et 2 numéros de référence aux extrémités. Ces numéros peuvent être identiques ou différents, s'ils sont différents l'élément est nécessairement une fissure.

Définition du numéro de référence de lignes



    REF_LIGNE * <VALEUR>
                 * (   LIGNE      *(( <VALEUR>  | ")<element1> <element2>)
                     | COMPOSANTE *(( <VALEUR>  | ")<element3>)
                     | DOMAINE    *(( <VALEUR>  | ")<element4>)
                     | TOUT
                     |              ( <VALEUR>  | ")<element5>)
Permet d'affecter %NUREF  comme numéro de référence

Si <VALEUR>  est entré,%NUREF prend cette valeur, et celle-ci est affichée dans la ligne en bas de l'écran.
Si les éléments désignés sont des fissures %NUREF sera affecté du côté ou est cliqué l'élément, la LIGNE ou la COMPOSANTE.

Fissurage des lignes



    FISSURE   * (   LIGNE      *(<element1><element2>)
                  | COMPOSANTE * <element3>
                  | TOUT
                  |              <element4>  )
Permet de fissurer :

Défissurage des lignes



    DEFISSURE * (   LIGNE      *(<element1><element2>)
                  | COMPOSANTE * <element3>
                  | TOUT
                  |              <element4>  )
Permet de défissurer : C'est l'opération inverse du fissurage, on réduit le nombre de références à 1, en ne conservant que le numéro de gauche de la fissure.

Définition d'un numéro de référence de sous-domaine



    REF_DOMAIN *( <VALEUR>  | <domaine> | TOUT )
Permet d'affecter VALEUR comme numéro de sous-domaine au domaine DOMAINE désigné ou à tous les domaines définis. Si DOMAINE n'existe pas, on le crée.

Définition d'un domaine



    DEF_DOMAI <element1>
               * (<element2> | INTERIEUR *(<point> | <element3> | <ligne>) )

Ajout d'éléments intérieurs à un domaine



    INTERIEUR *( <element1> *( <point> | <element2> | <ligne>) )
Permet d'ajouter des éléments intérieurs à un domaine désigné par l'élément element1. Les éléments intérieurs pouvant lui être rajoutés sont : point ou les points intermédiaires de l'element2 ou les points intermédiaires des éléments de la ligne.

Vérification de la bonne définition d'un domaine



    VERIFIER  *( TOUT | <element>)

Retrait d'éléments à un domaine

    RETIRER  *(   INTERIEUR *( <point> | <element1>)
                 | DOMAINE *<element2>
                 | TOUT
                 | <element3> )
Permet de retirer

Mode de maillage d'un domaine

    TRIANGLE    *<domaine>
Demande que le domaine soit découpé en triangles  en utilisant un algorithme de Voronoï [2]

    QUADRANGLE  *(<domaine>
                  (  <ligne>
                   | <element>
                   | (  EXTREMITE<element1> EXTREMITE<element2>
                        EXTREMITE<element3> EXTREMITE<element4> )
                   | " ) )
   Demande que le domaine soit homéomorphe à un carré (quadrangle  déformé) et on va faire un maillage structuré (de type différences finies NxM) dans ce sous-domaine quadrangulaire. Celui-ci sera découpé en quadrangles sauf si on change le mode de découpage avec (1.5.4) Il y deux façons de décrire le domaine quadrangulaire (4 côtés ou 4 sommets):

Mode de découpage d'un domaine quadrangulaire



    REGULIER  *(<domaine> <VALEUR> )
Demande que dans le domaine la découpe des quadrangles en triangles (c.f. brochure APNOPO de MODULEF) se fasse de façon : selon la valeur.
    COINS  *(<domaine> <VALEUR> )
Demande que dans le domaine la découpe des quadrangles en triangles se fasse en traitant ou en ne traitant pas les coins selon la valeur ( Y = 0 / NO 0).

Visualisation de domaines ou de composantes



    VOIR    DOMAINE *(<domaine> | <composante> | TOUT )
Permet de visualiser en traits épaissis le domaine ou la composante désigné par un de ses éléments. Cette action est utile pour "debugger" un maillage (problème d'intersection, erreur d'arrondi).

Génération du fichier d'entrée de APNOXX



    GENERER
Permet de générer du fichier pour APNOXX (Modulef). Le programme ne prend en compte que les domaines précédemment définis.
